Шариковый подшипник 6326LLU

Подшипник 6326LLU — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6326, размер 130*280*58 мм.

Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 130 мм
Наружный диаметр: 280 мм
Ширина: 58 мм
Масса: 15.5 кг

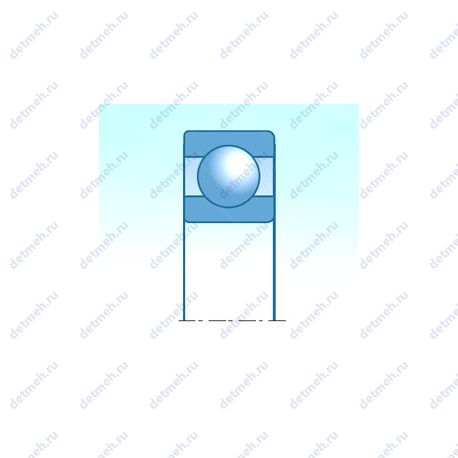

Подшипник 6326LLU чертеж — Чертеж подшипника 6326LLU

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс LU — Двухкромочное нитриловое контактное уплотнение Суффикс L — Механически обработанный сепаратор из легкого сплава

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6326LLU

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

Основной тип - шариковый радиальный;
Тела качения - шарики;
Обозначение - 6326llu;
Нагрузка - радиальная;

Прочие характеристики:

Размеры. мм - 130x280x58;
Количество дорожек качения - 1;
Уплотнение - есть;

Габаритные и посадочные размеры:

Внутренний диаметр - 130.000 мм;
Внешний диаметр - 280.000 мм;
Высота. мм - 58.000;
Ширина наружной обоймы (C) - 58.000 мм.;
Масса - 15.50 кг;
Ширина (высота) (B) - 58.000 мм.;

В таблице приведены основные размеры подшипника 6326LLU, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6326LLU

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6326	Основное исполнение.	130	280	58	18.2
6326Z	Стальная шайба.	130	280	58	15.2
6326ZZ	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	130	280	58	18.2
6326 M	Массивный латунный сепаратор, центрированный по телам качения.	130	280	58	18.3
6326ZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	130	280	58	15.1
6326-RS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	130	280	58	15.2
6326ZZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	130	280	58	15.1
6326ZZS	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	130	280	58	15.2
6326 CM	Шариковый радиальный подшипник, однорядный.	130	280	58	15.1
6326-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	130	280	58	15.2
6326 M/C3	Шариковый радиальный подшипник, однорядный.	130	280	58	17.544
6326/C3VL2071	Покрытия.	130	280	58	15.2
6326 M/C3VL2071	Покрытия.	130	280	58	16.2
6326/HC5C3S0VA970	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 150°С. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	130	280	58	15.5

Модификации подшипника 6326LLU - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
