Шариковый подшипник 6320NR
Подшипник 6320NR — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6320, размер 100*215*47 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 100 мм
Наружный диаметр: 215 мм
Ширина: 47 мм
Масса: 7 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс NR — Канавка и стопорное кольцо на наружном кольце
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

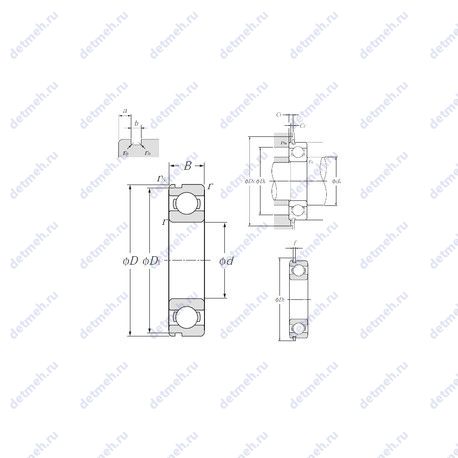

Таблица размеров и характеристик подшипника 6320NR
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Прочие характеристики:
- Размер сопряженных деталей (da max): 133
- Размер (a): 5.69 мм.
- Размер (b): 3.5 мм.
- Размер сопряженных деталей (da min.): 113
- Размер сопряженных деталей (Da max.): 202
- Размер сопряженных деталей (ra max.): 2.5
- Размер (f): 3.1 мм.
- Размер (D1): 208.6 мм.
- Размер (r0 max.): 1 мм.
- Размер (D2): 227.8 мм.
- Размер сопряженных деталей (Dx): 230
- Размер сопряженных деталей (Cy): 8.4
- Размер сопряженных деталей (Cz): 3.1
- Размер сопряженных деталей (rn): 0.5
- Размеры. мм: 100x215x47
- Количество дорожек качения: 1
- Уплотнение: нет
Габаритные и посадочные размеры:
- Радиус наружней фаски: 3 мм
- Ширина (высота) (B): 47 мм
- Ширина наружной обоймы (C): 47 мм
- Внутренний диаметр: 100 мм
- Внешний диаметр: 215 мм
- Высота. мм: 47
- Масса: 7 кг
Классификация:
- Нагрузка: радиальная
- Тела качения: шарики
- Обозначение: 6320nr
- Основной тип: шариковый радиальный
Исходные данные для расчета:
- Расчетный коэффициент (f0): 13.2
Пропускная способность:
- Грузоподъемность динамическая: 173 кн
- Грузоподъемность статическая: 141 кн
- Частота вращения предельная при пластичной смазке: 3 200 об/мин
- Частота вращения предельная при жидкой смазке: 3 700 об/мин
В таблице приведены основные размеры подшипника 6320NR, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6320NR
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6320 | Основное исполнение. | 100 | 215 | 47 | 7.67 |
| 6320N | Канавка для стопорного кольца на наружном кольце. | 100 | 215 | 47 | 7 |
| M6320 | Шарикоподшипник максимальной грузоподъемности. | 100 | 215 | 47 | 7.26 |
| 6320NK | Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 215 | 47 | 7 |
| 6320 M | Шариковый радиальный подшипник, однорядный. | 100 | 215 | 47 | 8.699 |
| 6320VV | Бессепараторный подшипник. | 100 | 215 | 47 | 7.04 |
| 6320ZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 100 | 215 | 47 | 7 |
| 6320ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 100 | 215 | 47 | 7.04 |
| 6320-Z | Стальная шайба. | 100 | 215 | 47 | 7.1 |
| 6320LLB | Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 100 | 215 | 47 | 7.19 |
| 6320/C3 | Шариковый радиальный подшипник, однорядный. | 100 | 215 | 47 | 7.1 |
| 6320 CM | Шариковый радиальный подшипник, однорядный. | 100 | 215 | 47 | 7 |
| 6320LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 100 | 215 | 47 | 7 |
| 6320-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 100 | 215 | 47 | 7.04 |
| 6320DDU | Шариковый радиальный подшипник, однорядный. | 100 | 215 | 47 | 7.04 |
| 6320NSL | Канавка под стопорное кольцо на наружном кольце подшипника. Механически обработанный сепаратор из легкого сплава. | 100 | 215 | 47 | 7 |
| 6320ZZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 100 | 215 | 47 | 7 |
| 6320-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 100 | 215 | 47 | 7.288 |
| 6320-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 100 | 215 | 47 | 7.04 |
| M6320ZZX | Шарикоподшипник максимальной грузоподъемности. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 100 | 215 | 47 | 7.26 |
| 6320-2NK | Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 215 | 47 | 7 |
| 6320-RS1 | Контактное армированное уплотнение из резины с одной стороны подшипника. | 100 | 215 | 47 | 7.1 |
| 6320-2RU | Шариковый радиальный подшипник, однорядный. | 100 | 215 | 47 | 7 |
| 6320-2NSL | Канавка под стопорное кольцо на наружном кольце подшипника. Механически обработанный сепаратор из легкого сплава. | 100 | 215 | 47 | 7 |
| 6320-2RS1 | Контактные уплотнения типа RS1 с обеих сторон подшипника. | 100 | 215 | 47 | 7.29 |
| 6320/HC5C3 | Шариковый радиальный подшипник, однорядный. | 100 | 215 | 47 | 7.081 |
| 6320/C3VL0241 | Покрытия. | 100 | 215 | 47 | 6.984 |
| 6320 M/C3VL0241 | Покрытия. | 100 | 215 | 47 | 8.06 |
Модификации подшипника 6320NR - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| BB1-3039 | 100 | 215 | 47 |
