Шариковый подшипник B170-12
Подшипник B170-12 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 170, размер 170*240*28 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 170 мм
Наружный диаметр: 240 мм
Ширина: 28 мм
Масса: 4.11 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс B — Подшипник со специальными размерами
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

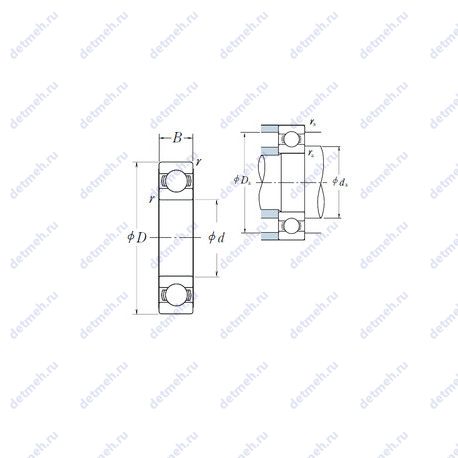

Таблица размеров и характеристик подшипника B170-12
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Пропускная способность:
- Грузоподъемность динамическая: 86 кн
- Грузоподъемность статическая: 97 кн
Исходные данные для расчета:
- Расчетный коэффициент (f0): 16.7
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: b170-12
- Тела качения: шарики
Прочие характеристики:
- Размер сопряженных деталей (Da max.): 226
- Размер сопряженных деталей (da min.): 187
- Размер сопряженных деталей (ra max.): 2
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 170x240x28
Габаритные и посадочные размеры:
- Радиус наружней фаски: 2 мм
- Ширина (высота) (B): 28 мм
- Масса: 4.11 кг
- Ширина наружной обоймы (C): 28 мм
- Высота. мм: 28
- Внешний диаметр: 240 мм
- Внутренний диаметр: 170 мм
В таблице приведены основные размеры подшипника B170-12, технические характеристики и номинальные значения.
Таблица модификаций подшипника B170-12
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 170RT93 | Механически обработанный сепаратор из текстолита. | 170 | 360 | 139.7 | 73.6 |
| 170RN93 | Канавка под стопорное кольцо на наружном кольце подшипника. | 170 | 360 | 139.7 | 73.6 |
| 170RT03 | Механически обработанный сепаратор из текстолита. | 170 | 360 | 72 | 38.2 |
| 170RF93 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 360 | 139.7 | 73.6 |
| 170RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 310 | 104.8 | 36.5 |
| 170RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 360 | 72 | 38.2 |
| 170RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 260 | 67 | 13.2 |
| 170RJ02 | Штампованный сепаратор из стального листа. | 170 | 310 | 52 | 18.2 |
| 170RJ03 | Штампованный сепаратор из стального листа. | 170 | 360 | 72 | 38.2 |
| 170RJ92 | Штампованный сепаратор из стального листа. | 170 | 310 | 104.8 | 36.5 |
| 170RU02 | Шариковый радиальный подшипник, однорядный. | 170 | 310 | 52 | 18.2 |
| 170RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 170 | 265 | 76.2 | 16.1 |
| 170RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 170 | 360 | 72 | 38.2 |
| 170RJ91 | Штампованный сепаратор из стального листа. | 170 | 265 | 76.2 | 16.1 |
| 170RU30 | Шариковый радиальный подшипник, однорядный. | 170 | 260 | 67 | 13.2 |
| 170RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 170 | 265 | 42 | 8.8 |
| 170RT51 | Механически обработанный сепаратор из текстолита. | 170 | 265 | 42 | 8.8 |
| 170RJ51 | Штампованный сепаратор из стального листа. | 170 | 265 | 42 | 8.8 |
| 170RU92 | Шариковый радиальный подшипник, однорядный. | 170 | 310 | 104.8 | 36.5 |
| 170RT02 | Механически обработанный сепаратор из текстолита. | 170 | 310 | 52 | 18.2 |
| 170RJ30 | Штампованный сепаратор из стального листа. | 170 | 260 | 67 | 13.2 |
| 170RU93 | Шариковый радиальный подшипник, однорядный. | 170 | 360 | 139.7 | 73.6 |
| 170RT92 | Механически обработанный сепаратор из текстолита. | 170 | 310 | 104.8 | 36.5 |
| 170RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 170 | 310 | 104.8 | 36.5 |
| 170RU51 | Шариковый радиальный подшипник, однорядный. | 170 | 265 | 42 | 8.8 |
| GAC170S | Шариковый радиальный подшипник, однорядный. | 170 | 260 | 57 | 12.3 |
| GAC170T | Механически обработанный сепаратор из текстолита. | 170 | 260 | 57 | 12.3 |
| GE170SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 170 | 260 | 57 | 13 |
| 170RU91 | Шариковый радиальный подшипник, однорядный. | 170 | 265 | 76.2 | 16.1 |
| 170RT91 | Механически обработанный сепаратор из текстолита. | 170 | 265 | 76.2 | 16.1 |
| 170RT30 | Механически обработанный сепаратор из текстолита. | 170 | 260 | 67 | 13.2 |
| 170RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 170 | 260 | 67 | 13.2 |
| 170RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 265 | 76.2 | 16.1 |
| 170RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 265 | 42 | 8.8 |
| 170RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 310 | 52 | 18.2 |
| 170RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 170 | 310 | 52 | 18.2 |
| 170RJ93 | Штампованный сепаратор из стального листа. | 170 | 360 | 139.7 | 73.6 |
| 170RU03 | Шариковый радиальный подшипник, однорядный. | 170 | 360 | 72 | 38.2 |
| T4DB 170 | Конический роликовый подшипник некоторых метрических размеров по стандарту ISO 355-1977. | 170 | 230 | 32 | 3.45 |
| GE170-SW | Метрический радиальный сферический подшипник скольжения. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 170 | 260 | 54 | 13 |
Модификации подшипника B170-12 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
