Шариковый подшипник 6813VV
Подшипник 6813VV — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6813, размер 65*85*10 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 65 мм
Наружный диаметр: 85 мм
Ширина: 10 мм
Масса: 0.128 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс V — Бессепараторный подшипник
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

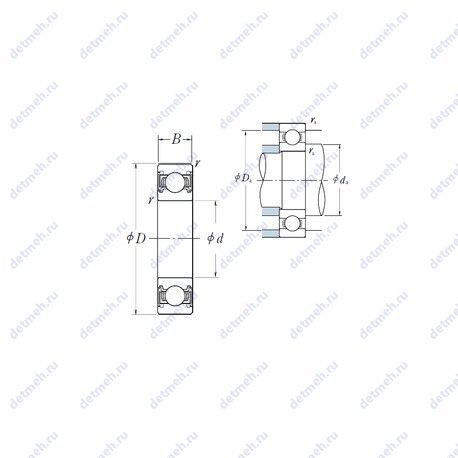

Таблица размеров и характеристик подшипника 6813VV
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Количество дорожек качения: 1
- Размер сопряженных деталей (da max): 69
- Размер сопряженных деталей (Da max.): 81
- Размер сопряженных деталей (da min.): 69
- Размер сопряженных деталей (ra max.): 0.6
- Уплотнение: есть
- Размеры. мм: 65x85x10
Исходные данные для расчета:
- Расчетный коэффициент (f0): 17
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: 6813vv
- Тела качения: шарики
Габаритные и посадочные размеры:
- Радиус наружней фаски: 0.6 мм
- Ширина (высота) (B): 10 мм.
- Масса: 0.128 кг
- Ширина наружной обоймы (C): 10 мм
- Высота. мм: 10
- Внешний диаметр: 85 мм
- Внутренний диаметр: 65 мм
Пропускная способность:
- Грузоподъемность статическая: 12.1 кн
- Частота вращения предельная при пластичной смазке: 7 500 об/мин
- Грузоподъемность динамическая: 11.9 кн
В таблице приведены основные размеры подшипника 6813VV, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6813VV
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6813 | Основное исполнение. | 65 | 85 | 10 | 0.13 |
| 6813Z | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 65 | 85 | 10 | 0.126 |
| 6813N | Канавка для стопорного кольца на наружном кольце. | 65 | 85 | 10 | 0.128 |
| 6813NR | Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. | 65 | 85 | 10 | 0.128 |
| 6813ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 65 | 85 | 10 | 0.13 |
| 6813DD | Шариковый радиальный подшипник, однорядный. | 65 | 85 | 10 | 0.128 |
| 6813ZNR | Защитная металлическая шайба типа Z с одной стороны и канавка под стопорное кольцо на наружной поверхности с противоположной стороны подшипника, с стопорным кольцом. | 65 | 85 | 10 | 0.13 |
| 6813LLB | Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 65 | 85 | 10 | 0.128 |
| 6813LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 65 | 85 | 10 | 0.128 |
| 6813-2RZ | Контактные уплотнения типа RZ с обеих сторон подшипника. | 65 | 85 | 10 | 0.13 |
| 6813-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 65 | 85 | 10 | 0.13 |
| 6813-2RU | Шариковый радиальный подшипник, однорядный. | 65 | 85 | 10 | 0.126 |
| 6813-2RD | Шариковый радиальный подшипник, однорядный. | 65 | 85 | 10 | 0.126 |
Модификации подшипника 6813VV - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 61813-2RS | 65 | 85 | 10 | |||
| 61813 | 65 | 85 | 10 | |||
| 61813 ZZ | 65 | 85 | 10 | |||
| 61813-2RSR-Y | 65 | 85 | 10 | |||
| 61813 2Z Y | 65 | 85 | 10 | |||
| 61813 Y | 65 | 85 | 10 | |||
| SS 61813-2RS | 65 | 85 | 10 | |||
| SS 61813-ZZ | 65 | 85 | 10 | |||
| SS 61813 | 65 | 85 | 10 | |||
| 61813-2RZ | 65 | 85 | 10 | |||
| 61813-2RS1 | 65 | 85 | 10 | |||
| S61813-2RS | 65 | 85 | 10 | |||
| S61813 | 65 | 85 | 10 | |||
| 61813-2Z | 65 | 85 | 10 | |||
| 61813 2BRS Y | 65 | 85 | 10 | |||
| 61813 2RS Y | 65 | 85 | 10 | |||
| 61813 2URS Y | 65 | 85 | 10 | |||
| 61813 BRS Y | 65 | 85 | 10 | |||
| 61813 RS Y | 65 | 85 | 10 | |||
| 61813 URS Y | 65 | 85 | 10 | |||
| 61813 Z Y | 65 | 85 | 10 |
