Шариковый подшипник KH201AE
Подшипник KH201AE — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 201, размер 12*40*19.1 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 12 мм
Наружный диаметр: 40 мм
Ширина: 19.1 мм
Масса: 0.12 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника KH201AE
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

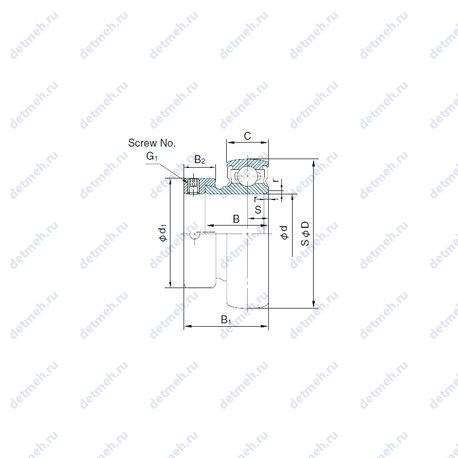

Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 12 мм
- Масса: 0.12 кг
- Ширина (высота) (B): 19.1 мм.
- Высота. мм: 19.1
- Внешний диаметр: 40 мм
- Внутренний диаметр: 12. мм
Прочие характеристики:
- Резьба (G): m6×0.75
- Размер (B2): 13.5 мм.
- Размер (B1): 28.6 мм.
- Размер (d1): 28.6 мм.
- Размер (r): 1 мм.
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 6.5 мм.
- Уплотнение: есть
- Количество дорожек качения: 1
- Размеры. мм: 12x40x19.1
Пропускная способность:
- Грузоподъемность статическая: 4.8 кн
- Грузоподъемность динамическая: 9.55 кн
Классификация:
- Основной тип: шариковый радиальный
- Обозначение: kh201ae
- Нагрузка: радиальная
- Тела качения: шарики
В таблице приведены основные размеры подшипника KH201AE, технические характеристики и номинальные значения.
Таблица модификаций подшипника KH201AE
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 201К | Только для внутреннего и наружного колец. | 12 | 32 | 10 | 0.036 |
| US201 | Шариковый радиальный подшипник, однорядный. | 12 | 40 | 12 | 0.09 |
| ES201 | Шариковый радиальный подшипник, однорядный. | 12 | 40 | 28.6 | 0.14 |
| QJ201 | Шариковый подшипник с четырех-точечным контактом. | 12 | 32 | 10 | 0.045 |
| EX201 | Шариковый радиальный подшипник, однорядный. | 12 | 47 | 43.5 | 0.29 |
| ER201 | Шариковый радиальный подшипник, однорядный. | 12 | 47 | 31 | 0.27 |
| UC201 | Шариковый радиальный подшипник, однорядный. | 12 | 47 | 31 | 0.21 |
| SA201 | Шариковый радиальный подшипник, однорядный. | 12 | 40 | 19 | 0.12 |
| SB201 | Шариковый радиальный подшипник, однорядный. | 12 | 40 | 22 | 0.1 |
| FD201 | Шариковый радиальный подшипник, однорядный. | 12 | 40 | 19.1 | 0.12 |
| NA201 | Игольчатый роликовый подшипник с размерами по ISO 15. | 12 | 47 | 34.2 | 0.29 |
| RB201 | Шариковый радиальный подшипник, однорядный. | 12 | 47 | 31 | 0.27 |
| SA201F | Механически обработанный сепаратор из стали или специального чугуна. | 12 | 40 | 19.1 | 0.13 |
| W201PP | Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов. | 12 | 32 | 15.88 | 0.054 |
| BNT201 | Шариковый радиальный подшипник, однорядный. | 12 | 32 | 10 | 0.025 |
| SUC201 | Шариковый радиальный подшипник, однорядный. | 12 | 47 | 31 | 0 |
| UC201D1 | Шариковый радиальный подшипник, однорядный. | 12 | 47 | 31 | 0.21 |
| US201G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 12 | 40 | 22 | 0.09 |
| UC201G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 12 | 47 | 31 | 0.21 |
| BXRE201 | Шариковый радиальный подшипник, однорядный. | 12 | 32 | 10 | 0.039 |
| AS201D1 | Шариковый радиальный подшипник, однорядный. | 12 | 40 | 22 | 0.1 |
| ASS201N | Канавка для стопорного кольца на наружном кольце. | 12 | 40 | 22 | 0.12 |
| ES201G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 12 | 40 | 28.6 | 0.14 |
| SA201-8 | Шариковый радиальный подшипник, однорядный. | 12.7 | 40 | 19 | 0.13 |
| UC201L2 | Механически обработанный сепаратор из легкого сплава. | 12 | 47 | 31 | 0.21 |
| EX201G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 12 | 47 | 43.5 | 0.29 |
| SB201-8 | Шариковый радиальный подшипник, однорядный. | 12.7 | 40 | 22 | 0.1 |
| US201-08 | Шариковый радиальный подшипник, однорядный. | 12.7 | 40 | 12 | 0.09 |
| SSN201LL | Механически обработанный сепаратор из легкого сплава. | 12 | 32 | 10 | 0.04 |
| ES201-08 | Шариковый радиальный подшипник, однорядный. | 12.7 | 40 | 28.6 | 0.14 |
| CS201LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 12 | 32 | 10 | 0.04 |
| AELS201N | Канавка для стопорного кольца на наружном кольце. | 12 | 40 | 28.6 | 0.12 |
| AEL201D1 | Шариковый радиальный подшипник, однорядный. | 12 | 40 | 19 | 0.12 |
| SA201-8F | Механически обработанный сепаратор из стали или специального чугуна. | 12.7 | 40 | 19.1 | 0.13 |
| 201 NPPB | Только для внутреннего и наружного колец. Канавка под стопорное кольцо на наружном кольце подшипника. Контактные уплотнения с двух сторон у опорных роликов. | 12 | 0 | 10 | 0.04 |
| SC201-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 12 | 32 | 10 | 0.035 |
| LD201-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 12 | 35 | 10 | 65 |
| BSA 201 C | Шариковый радиальный подшипник, однорядный. | 12 | 32 | 10 | 0.043 |
| BSA 201 CG | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 12 | 32 | 10 | 0.043 |
| UCS201LD1N | Канавка для стопорного кольца на наружном кольце. Механически обработанный сепаратор из легкого сплава. | 12 | 47 | 31 | 0.21 |
Модификации подшипника KH201AE - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
