Шариковый подшипник 6900NR

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

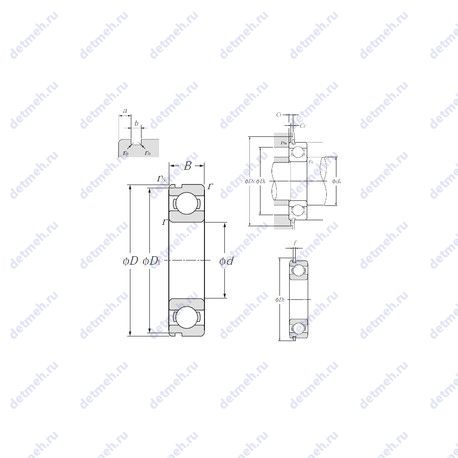

Габаритные и посадочные размеры:

• Высота. мм - 6;
• Масса - 0.010 кг;
• Ширина наружной обоймы (C) - 6 мм.;
• Ширина (высота) (B) - 6 мм.;
• Радиус наружней фаски - 0.3 мм.;
• Внешний диаметр - 22. мм;
• Внутренний диаметр - 10. мм;

Прочие характеристики:

• Уплотнение - нет;
• Количество дорожек качения - 1;
• Размер (r1 min.) - 0.3 мм.;
• Размер (a) - 1.05 мм.;
• Размеры. мм - 10x22x6;
• Размер (D2) - 24.8 мм.;
• Размер (b) - 0.8 мм.;
• Размер (D1) - 20.8 мм.;
• Размер (f) - 0.7 мм.;

Пропускная способность:

• Частота вращения предельная при жидкой смазке - 38000 об/мин;
• Частота вращения предельная при пластичной смазке - 33000 об/мин;
• Грузоподъемность статическая - 1.13 кн;
• Грузоподъемность динамическая - 2.49 кн;

Классификация:

• Обозначение - 6900nr;
• Тела качения - шарики;
• Основной тип - шариковый радиальный;
• Нагрузка - радиальная;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Прочие характеристики:

• Размер сопряженных деталей (ra max.) - 0.3;
• Размер сопряженных деталей (Da max.) - 20;
• Размер (r0 max.) - 0.2 мм.;
• Размер сопряженных деталей (rn) - 0.3;
• Размер сопряженных деталей (Cz) - 0.7;
• Размер сопряженных деталей (Cy) - 1.5;
• Размер сопряженных деталей (Dx) - 25.5;
• Размер (D2) - 24.8 мм.;
• Размер (rn) - 0.3;
• Размер (D1) - 20.8 мм.;
• Размер сопряженных деталей (da max) - 13;
• Размер (f) - 0.7 мм.;
• Размеры. мм - 10x22x6;
• Размер (b) - 0.8 мм.;
• Размер (a) - 1.05 мм.;
• Размер сопряженных деталей (da min.) - 12;
• Уплотнение - нет;
• Количество дорожек качения - 1;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 14;

Классификация:

• Нагрузка - радиальная;
• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 6900nr;

Габаритные и посадочные размеры:

• Радиус наружней фаски - 0.3 мм;
• Внутренний диаметр - 10 мм;
• Внешний диаметр - 22 мм;
• Высота. мм - 6;
• Ширина наружной обоймы (C) - 6 мм;
• Масса - 0.009 кг;
• Ширина (высота) (B) - 6 мм.;

Пропускная способность:

• Грузоподъемность статическая - 1.27 кн;
• Грузоподъемность динамическая - 2.7 кн;
• Частота вращения предельная при жидкой смазке - 36 000 об/мин;
• Частота вращения предельная при пластичной смазке - 30 000 об/мин;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• r1.2 min - 0.3;
• Масса - 0.011;
• Ширина - 6 мм;
• Внутренний диаметр - 10 мм;
• Внешний диаметр - 22 мм;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 14;

Прочие характеристики:

• Количество дорожек качения - 1;
• Размер (rn) - 0.2;
• Размер (r0 max.) - 0.2 мм.;
• Размеры. мм - 10x22x6;
• Размер (D1) - 20.8 мм.;
• Уплотнение - нет;
• Размер сопряженных деталей (da max) - 12.5;
• Размер сопряженных деталей (ra max.) - 0.3;
• Размер (D2) - 24.8 мм.;
• Размер (f) - 0.7 мм.;
• Размер сопряженных деталей (da min.) - 12;
• Размер сопряженных деталей (Da max.) - 20;
• Размер (a) - 1.05 мм.;
• Размер (b) - 0.8 мм.;

Пропускная способность:

• Частота вращения предельная при жидкой смазке - 38 000 об/мин;
• Грузоподъемность динамическая - 2.7 кн;
• Частота вращения предельная при пластичной смазке - 32 000 об/мин;
• Грузоподъемность статическая - 1.27 кн;

Габаритные и посадочные размеры:

• Масса - 0.009 кг;
• Ширина наружной обоймы (C) - 6 мм;
• Высота. мм - 6;
• Внешний диаметр - 22 мм;
• Внутренний диаметр - 10 мм;
• Ширина (высота) (B) - 6 мм.;
• Радиус наружней фаски - 0.3 мм;

Классификация:

• Обозначение - 6900nr;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Основной тип - шариковый радиальный;
