Шариковый подшипник 6804N

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Прочие характеристики:

• Размеры. мм - 20x32x7;
• Размер (r1 min.) - 0.3 мм.;
• Размер (a) - 1.3 мм;
• Размер (b) - 0.95 мм.;
• Размер (D1) - 30.7 мм.;
• Уплотнение - нет;
• Количество дорожек качения - 1;

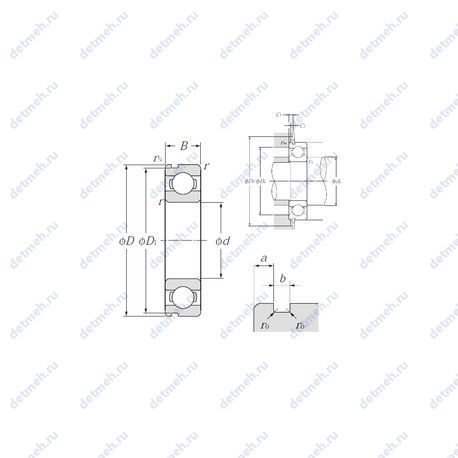

Габаритные и посадочные размеры:

• Ширина наружной обоймы (C) - 7 мм.;
• Ширина (высота) (B) - 7 мм.;
• Высота. мм - 7;
• Внешний диаметр - 32. мм;
• Внутренний диаметр - 20 мм;
• Масса - 0.020 кг;
• Радиус наружней фаски - 0.3 мм.;

Классификация:

• Обозначение - 6804n;
• Нагрузка - радиальная;
• Тела качения - шарики;
• Основной тип - шариковый радиальный;

Пропускная способность:

• Частота вращения предельная при жидкой смазке - 24000 об/мин;
• Частота вращения предельная при пластичной смазке - 20000 об/мин;
• Грузоподъемность статическая - 2.64 кн;
• Грузоподъемность динамическая - 4 кн;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Прочие характеристики:

• Размер сопряженных деталей (ra max.) - 0.3;
• Размер сопряженных деталей (Da max.) - 30;
• Размер (b) - 0.95 мм.;
• Размер (a) - 1.3 мм.;
• Размер сопряженных деталей (da max) - 22.5;
• Размер сопряженных деталей (rn) - 0.3;
• Размер сопряженных деталей (Cz) - 0.9;
• Размер сопряженных деталей (Cy) - 1.9;
• Размер сопряженных деталей (Dx) - 35.5;
• Размер (r0 max.) - 0.25 мм.;
• Размер (rn) - 0.3;
• Размер (D1) - 30.7 мм.;
• Размер сопряженных деталей (da min.) - 22;
• Уплотнение - нет;
• Размеры. мм - 20x32x7;
• Количество дорожек качения - 1;

Габаритные и посадочные размеры:

• Радиус наружней фаски - 0.3 мм;
• Внутренний диаметр - 20 мм;
• Внешний диаметр - 32 мм;
• Высота. мм - 7;
• Масса - 0.019 кг;
• Ширина (высота) (B) - 7 мм.;
• Ширина наружной обоймы (C) - 7 мм.;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 15.5;

Классификация:

• Нагрузка - радиальная;
• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 6804n;

Пропускная способность:

• Грузоподъемность динамическая - 4 кн;
• Грузоподъемность статическая - 2.47 кн;
• Частота вращения предельная при пластичной смазке - 21 000 об/мин;
• Частота вращения предельная при жидкой смазке - 25 000 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Прочие характеристики:

• Размер сопряженных деталей (da max) - 22;
• Размер (D1) - 30.7 мм.;
• Размер (rn) - 0.3;
• Размер (r0 max.) - 0.25 мм.;
• Размеры. мм - 20x32x7;
• Размер (a) - 1.3 мм.;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 0.3;
• Размер сопряженных деталей (da min.) - 22;
• Размер сопряженных деталей (Da max.) - 30;
• Размер (b) - 0.95 мм.;

Габаритные и посадочные размеры:

• Масса - 0.017 кг;
• Ширина наружной обоймы (C) - 7 мм;
• Высота. мм - 7;
• Внешний диаметр - 32 мм;
• Внутренний диаметр - 20 мм;
• Ширина (высота) (B) - 7 мм.;
• Радиус наружней фаски - 0.3 мм;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 15.5;

Классификация:

• Обозначение - 6804n;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Основной тип - шариковый радиальный;

Пропускная способность:

• Грузоподъемность динамическая - 4 кн;
• Частота вращения предельная при жидкой смазке - 26 000 об/мин;
• Частота вращения предельная при пластичной смазке - 22 000 об/мин;
• Грузоподъемность статическая - 2.47 кн;
