Шариковый подшипник 69/500
Подшипник 69/500 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 69, размер 500*670*78 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

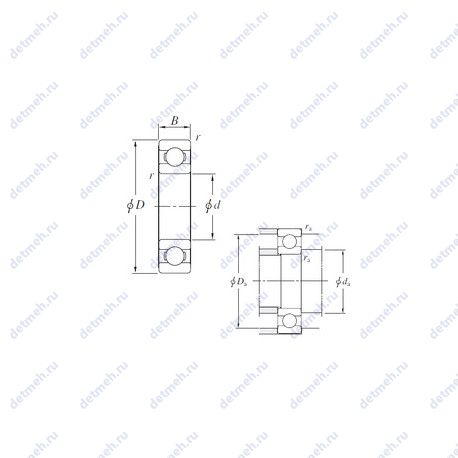

Таблица размеров и характеристик подшипника 69/500
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 910 об/мин;
- Грузоподъемность динамическая - 445 кн;
- Грузоподъемность статическая - 805 кн;
- Частота вращения предельная при пластичной смазке - 770 об/мин;
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Обозначение - 69/500;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 500x670x78;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер сопряженных деталей (Da max.) - 650;
- Размер сопряженных деталей (ra max.) - 4;
- Размер сопряженных деталей (db min) - 520;
Габаритные и посадочные размеры:
- Внутренний диаметр - 500 мм;
- Внешний диаметр - 670 мм;
- Высота. мм - 78;
- Ширина наружной обоймы (C) - 78 мм;
- Масса - 75.5 кг;
- Ширина (высота) (B) - 78 мм;
- Радиус наружней фаски - 5 мм;
Исходные данные для расчета:
- Расчетный коэффициент (f0) - 16.5;
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Классификация:
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 69/500;
- Основной тип - шариковый радиальный;
Прочие характеристики:
- Размер сопряженных деталей (da min.) - 520;
- Размер сопряженных деталей (Da max.) - 650;
- Уплотнение - нет;
- Количество дорожек качения - 1;
- Размер сопряженных деталей (ra max.) - 4;
- Размеры. мм - 500x670x78;
Исходные данные для расчета:
- Расчетный коэффициент (f0) - 16.5;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 78 мм;
- Радиус наружней фаски - 5 мм;
- Ширина (высота) (B) - 78 мм;
- Масса - 75.2 кг;
- Высота. мм - 78;
- Внешний диаметр - 670. мм;
- Внутренний диаметр - 500 мм;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 720 об/мин;
- Частота вращения предельная при пластичной смазке - 610 об/мин;
- Грузоподъемность статическая - 807 кн;
- Грузоподъемность динамическая - 444 кн;
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Размер сопряженных деталей (da min.) - 541;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер сопряженных деталей (ra max.) - 4;
- Размер сопряженных деталей (Da max.) - 637;
- Размеры. мм - 500x670x78;
Габаритные и посадочные размеры:
- Масса - 82 кг;
- Ширина (высота) (B) - 78 мм;
- Радиус наружней фаски - 5 мм;
- Высота. мм - 78;
- Внешний диаметр - 670 мм;
- Внутренний диаметр - 500. мм;
- Ширина наружной обоймы (C) - 78 мм;
Пропускная способность:
- Грузоподъемность динамическая - 460 кн;
- Грузоподъемность статическая - 865 кн;
Исходные данные для расчета:
- Расчетный коэффициент (f0) - 16.7;
Классификация:
- Нагрузка - радиальная;
- Основной тип - шариковый радиальный;
- Обозначение - 69/500;
- Тела качения - шарики;
В таблице приведены основные размеры подшипника 69/500, технические характеристики и номинальные значения.
Аналоги подшипника 69/500
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| KOYO | 69/500 | 500 | 670 | 78 | ISO |
| NSK | 69/500 | 500 | 670 | 78 | ISO |
| NTN | 69/500 | 500 | 670 | 78 | ISO |
Аналог подшипника 69/500 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 619/500 | 500 | 670 | 78 | |||
| 619/500 MA | 500 | 670 | 78 |
