Шариковый подшипник 63/28N

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 63/28n;
• Нагрузка - радиальная;

Прочие характеристики:

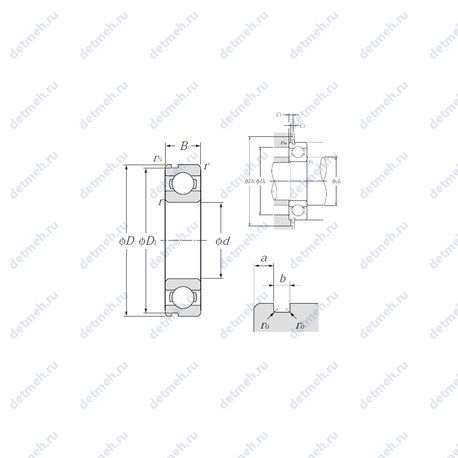

• Размеры. мм - 28x68x18;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (b) - 2.05 мм.;
• Размер (a) - 3.28 мм.;
• Размер (r1 min.) - 0.5 мм;
• Размер сопряженных деталей (da min.) - 34.5;
• Размер сопряженных деталей (Da max.) - 61.5;
• Размер (f) - 1.65 мм.;
• Размер (D1) - 64.82 мм.;
• Размер (D2) - 74.6 мм.;
• Размер (r0 max.) - 0.6 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 28 мм;
• Внешний диаметр - 68 мм;
• Высота. мм - 18;
• Ширина наружной обоймы (C) - 18 мм;
• Масса - 0.328 кг;
• Ширина (высота) (B) - 18 мм;
• Радиус наружней фаски - 1.1 мм;

Пропускная способность:

• Грузоподъемность динамическая - 23.5 кн;
• Грузоподъемность статическая - 13.1 кн;
• Частота вращения предельная при пластичной смазке - 10000 об/мин;
• Частота вращения предельная при жидкой смазке - 12000 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 13.3;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 63/28n;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 28x68x18;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (a) - 3.28 мм.;
• Размер (b) - 1.9 мм.;
• Размер сопряженных деталей (da min.) - 34.5;
• Размер сопряженных деталей (Da max.) - 61.5;
• Размер сопряженных деталей (ra max.) - 1;
• Размер сопряженных деталей (da max) - 38.5;
• Размер (D1) - 64.82 мм.;
• Размер (rn) - 0.5;
• Размер (r0 max.) - 0.6 мм.;
• Размер сопряженных деталей (Dx) - 76;
• Размер сопряженных деталей (Cy) - 4.6;
• Размер сопряженных деталей (Cz) - 1.7;
• Размер сопряженных деталей (rn) - 0.5;

Габаритные и посадочные размеры:

• Внутренний диаметр - 28 мм;
• Внешний диаметр - 68 мм;
• Высота. мм - 18;
• Ширина наружной обоймы (C) - 18 мм;
• Масса - 0.284 кг;
• Ширина (высота) (B) - 18 мм;
• Радиус наружней фаски - 1.1 мм;

Пропускная способность:

• Грузоподъемность динамическая - 26.7 кн;
• Грузоподъемность статическая - 14 кн;
• Частота вращения предельная при пластичной смазке - 11 000 об/мин;
• Частота вращения предельная при жидкой смазке - 13 000 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 12.4;

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - 63/28n;

Прочие характеристики:

• Размеры. мм - 28x68x18;
• Размер (a) - 3.28 мм.;
• Размер (r1 min.) - 0.5 мм.;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (D1) - 64.82 мм.;
• Размер (b) - 1.9 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 28 мм;
• Внешний диаметр - 68 мм;
• Высота. мм - 18;
• Ширина (высота) (B) - 18 мм;
• Ширина наружной обоймы (C) - 18 мм;
• Масса - 0.287 кг;
• Радиус наружней фаски - 1.1 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 26.8 кн;
• Грузоподъемность статическая - 14 кн;
• Частота вращения предельная при пластичной смазке - 10000 об/мин;
• Частота вращения предельная при жидкой смазке - 12000 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 63/28n;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 28x68x18;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 1;
• Размер сопряженных деталей (da min.) - 34.5;
• Размер сопряженных деталей (Da max.) - 61.5;
• Размер (b) - 1.9 мм.;
• Размер (a) - 3.28 мм.;
• Размер сопряженных деталей (da max) - 38;
• Размер (D1) - 64.82 мм.;
• Размер (rn) - 0.5;
• Размер (r0 max.) - 0.6 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 28 мм;
• Внешний диаметр - 68 мм;
• Высота. мм - 18;
• Ширина наружной обоймы (C) - 18 мм;
• Масса - 0.287 кг;
• Ширина (высота) (B) - 18 мм;
• Радиус наружней фаски - 1.1 мм;

Пропускная способность:

• Грузоподъемность динамическая - 26.7 кн;
• Частота вращения предельная при жидкой смазке - 13 000 об/мин;
• Частота вращения предельная при пластичной смазке - 10 000 об/мин;
• Грузоподъемность статическая - 14 кн;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 12.4;
