Шариковый подшипник 18224

Подшипник 18224 — это отечественный шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом, является основным конструктивным исполнением, размер 120*170*46 мм.
Импортный аналог - 53224U224.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-1
Внутренний диаметр: 120 мм
Наружный диаметр: 170 мм
Ширина: 46 мм
Масса: 3.32 кг

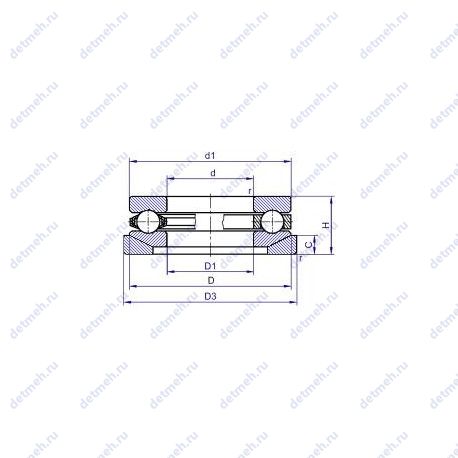

Подшипник 18224 чертеж — Чертеж подшипника 18224

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 18224

Производитель ГПЗ-1

ОАО "Московский подшипник"

Габаритные и посадочные размеры:

m (кг) Масса - 3.32;
(R) радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца. мм - 125;
( S) высота центра радиуса сферического опорного кольца. мм - 61;
(T1) номинальная высота подшипника с подкладным кольцом. мм - 46;
d (мм) Внутренний диаметр - 120;
D (мм) Наружный диаметр - 170/175;
В (мм) Ширина - 46;
(C1) номинальная высота подкладного кольца. мм - 15;
Радиус наружней фаски - 2;
Масса - 3.22 кг;
(D) наружный диаметр свободного кольца. мм - 170;
(d1) наружный диаметр тугого кольца. мм - 170;
(D2) наружный диаметр подкладного кольца. мм - 175;

Классификация:

Обозначение - 18224;
Основной тип - шариковый упорный;
Тела качения - шарики;
Нагрузка - осевая;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 19.844;
N шариков Количество шариков - 20;
Номер по ГОСТ - 18224;
Размеры. мм - 120x170x170;
Импортный аналог - 53224. u224;
(d) диаметр отверстия тугого кольца. мм - 120;
(D1) диаметр отверстия свободного кольца. мм - 123;
(D3) диаметр отверстия подкладного кольца. мм - 145;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 158;
Co (kN) Грузоподъемность статическая - 405;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 1600;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 1100;

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Тела качения - шарики;
Нагрузка - осевая;
Основной тип - шариковый упорный;

В таблице приведены основные размеры подшипника 18224, технические характеристики и номинальные значения.

Таблица модификаций подшипника 18224

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
18224Л	Сепаратор из латуни..	120	170	46	3.51
6 18224	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	120	170	46	3.32
8 18224	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	120	170	46	3.32

Модификации подшипника 18224 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 18224

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-1	18224	120	170	46	ГОСТ
ГОСТ	18224	120	170	46	ГОСТ
SKF	53224+U224	120	170	15	ISO
ISB	53224+U224	120	170	15	ISO
FAG	53224+U224	120	170	15	ISO
NKE	53224+U224	120	170	15	ISO
ROLEK	53224+U224	120	170	15	ISO

Аналог подшипника 18224 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
