Шариковый подшипник F6703
Подшипник F6703 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6703, размер 17*23*4 мм.
Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 17 мм
Наружный диаметр: 23 мм
Ширина: 4 мм
Масса: 0 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс F — Шариковые подшипники из нержавеющей стали
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника F6703
Производитель ISB
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

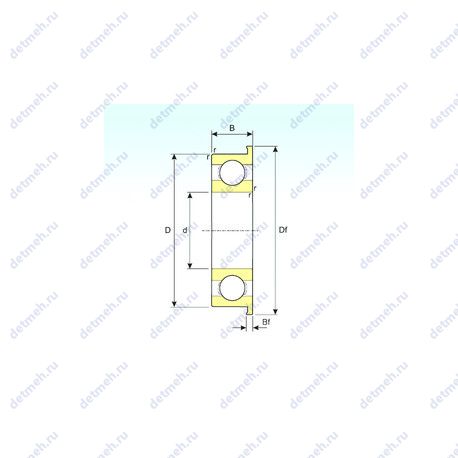

Габаритные и посадочные размеры:
- Высота. мм: 4
- Радиус наружней фаски: 0.2 мм.
- Ширина наружной обоймы (C): 4 мм.
- Ширина (высота) (B): 4 мм.
- Внешний диаметр: 23. мм
- Внутренний диаметр: 17 мм
Прочие характеристики:
- Размер (Df): 24.5
- Размер (Bf): 0.8
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 17x23x4
Пропускная способность:
- Грузоподъемность статическая: 0.65 кн
- Грузоподъемность динамическая: 0.99 кн
Классификация:
- Основной тип: шариковый радиальный
- Обозначение: f6703
- Нагрузка: радиальная
- Тела качения: шарики
В таблице приведены основные размеры подшипника F6703, технические характеристики и номинальные значения.
Таблица модификаций подшипника F6703
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6703 | Основное исполнение. | 17 | 23 | 4 | 4 |
| 6703ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 17 | 23 | 4 | 04 |
| F6703ZZ | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 17 | 23 | 4 | 0 |
| 6703LLF | Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из легкого сплава. | 17 | 23 | 4 | 025 |
| 6703-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 17 | 23 | 4 | 4 |
Модификации подшипника F6703 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 61703 | 17 | 23 | 4 | |||
| 61703-ZZ | 17 | 23 | 4 | |||
| S61703 | 17 | 23 | 4 | |||
| S61703-2RS | 17 | 23 | 4 | |||
| S61703-2Z | 17 | 23 | 4 | |||
| SF61703-2Z | 17 | 23 | 4 | |||
| SF61703 | 17 | 23 | 4 | |||
| SF61703-2RS | 17 | 23 | 4 | |||
| 61703-2RS | 17 | 23 | 4 | |||
| 61703-2Z | 17 | 23 | 4 | |||
| F61703 | 17 | 23 | 4 | |||
| F61703-2RS | 17 | 23 | 4 | |||
| F61703-2Z | 17 | 23 | 4 |
