Шариковый подшипник 18204

Подшипник 18204 — это отечественный шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом, является основным конструктивным исполнением, размер 20*40*17 мм.
Импортный аналог - 53204U204.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-2
Внутренний диаметр: 20 мм
Наружный диаметр: 40 мм
Ширина: 17 мм
Масса: 0.08 кг

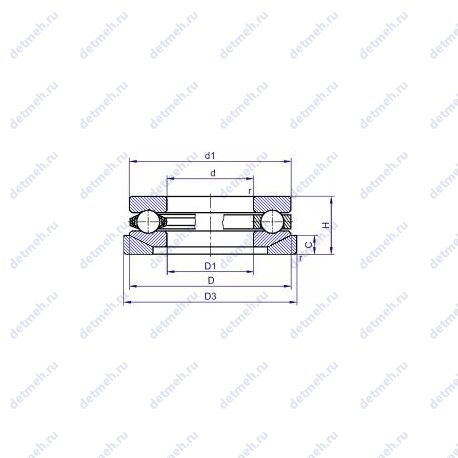

Подшипник 18204 чертеж — Чертеж подшипника 18204

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 18204

Производитель ГПЗ-2

Государственный подшипниковый завод №2 (ГПЗ-2) — российское предприятие, основанное в 1916 году в Москве. Завод специализируется на выпуске различных типов шариковых подшипников: радиальных однорядных/двухрядных, радиально-сферических и упорных. ГПЗ-2 известен внедрением передовых технологий, таких как термическая обработка в защитной атмосфере и вакуумная закалка колец.

Габаритные и посадочные размеры:

В (мм) Ширина - 17;
( S) высота центра радиуса сферического опорного кольца. мм - 18;
(T1) номинальная высота подшипника с подкладным кольцом. мм - 17;
d (мм) Внутренний диаметр - 20;
D (мм) Наружный диаметр - 40/42;
(R) радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца. мм - 36;
m (кг) Масса - 0.0818;
Радиус наружней фаски - 1;
Масса - 0.102 кг;
(D) наружный диаметр свободного кольца. мм - 40;
(d1) наружный диаметр тугого кольца. мм - 40;
(D2) наружный диаметр подкладного кольца. мм - 42;
(C1) номинальная высота подкладного кольца. мм - 5;

Классификация:

Обозначение - 18204;
Основной тип - шариковый упорный;
Тела качения - шарики;
Нагрузка - осевая;

Прочие характеристики:

ГОСТ - ГОСТ 520, ту 1002-90, ту 37.006.153, ту 3901;
d шарика (мм) Диаметр шарика - 7.144;
N шариков Количество шариков - 12;
Материал Марка стали - шх-15;
Номер по ГОСТ - 18204;
Размеры. мм - 20x40x40;
Импортный аналог - 53204. u204;
(d) диаметр отверстия тугого кольца. мм - 20;
(D1) диаметр отверстия свободного кольца. мм - 22;
(D3) диаметр отверстия подкладного кольца. мм - 30;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 22.5;
Co (kN) Грузоподъемность статическая - 37.5;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 6000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 4500;

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Тела качения - шарики;
Нагрузка - осевая;
Основной тип - шариковый упорный;

В таблице приведены основные размеры подшипника 18204, технические характеристики и номинальные значения.

Таблица модификаций подшипника 18204

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
18204 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	20	40	17	0.08
4 18204	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	20	40	17	0.08
5 18204	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	20	40	17	0.08
6 18204	Шариковый упорный подшипник, одинарный, со свободным самоустанавливающимся кольцом и подкладным кольцом.	20	40	17	0.08

Модификации подшипника 18204 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 18204

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-2	18204	20	40	17	ГОСТ
ГОСТ	18204	20	40	17	ГОСТ
SKF	53204 + U 204	20	40	5	ISO
ISB	53204 + U 204	20	40	5	ISO
FAG	53204 + U 204	20	40	5	ISO
NKE	53204 + U 204	20	40	5	ISO
ROLEK	53204 + U 204	20	40	5	ISO

Аналог подшипника 18204 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
