Подшипник для корпуса GRAE20-NPP-B-FA125.5

Подшипник GRAE20-NPP-B-FA125.5 — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 20, размер 20*47*21.4 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 21.4 мм
Масса: 0.16 кг

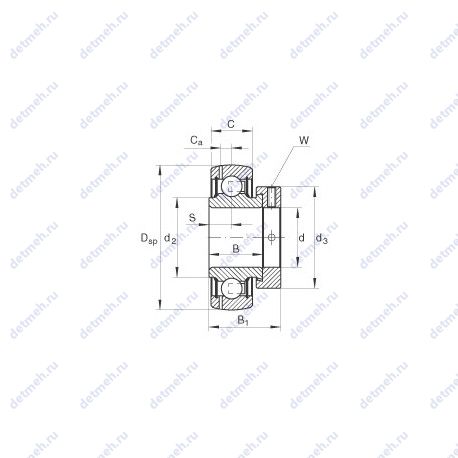

Подшипник GRAE20-NPP-B-FA125.5 чертеж — Чертеж подшипника GRAE20-NPP-B-FA125.5

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника Суффикс PP — Контактные уплотнения с двух сторон у опорных роликов Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника GRAE20-NPP-B-FA125.5

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 20 мм;
Ширина (высота) (B) - 21.4 мм.;
Ширина наружной обоймы (C) - 14 мм;
Высота. мм - 31;
Внешний диаметр - 47 мм;
Внутренний диаметр - 20 мм;

Прочие характеристики:

DSP - 47 мм.;
W - 3 мм.;
S - 7.5 мм.;
Тип уплотнений - двусторонние p-уплотнения. с защитой от коррозии;
Фиксация - эксцентриковым закрепительным кольцом;
Тип наружного кольца - сферическое;
Референсные подшипники для определения эквивалентных нагрузок - 6204;
d3 max. - 33 мм.;
B1 - 31 мм.;
Ca - 4 мм.;
d2 - 26.9 мм.;
C0r - 6600 n;
Cr - 13600 n;
m - 0.16 kg;
Размеры. мм - 20x47x31;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - grae20-npp-b-fa125.5;
Тела качения - шарики;

В таблице приведены основные размеры подшипника GRAE20-NPP-B-FA125.5, технические характеристики и номинальные значения.
