Подшипник для корпуса GE30-KTT-B

Подшипник GE30-KTT-B — это импортный корпусный подшипник, обозначение основновного исполнения GE30, размер 30*62*36.5 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 30 мм
Наружный диаметр: 62 мм
Ширина: 36.5 мм
Масса: 0.38 кг

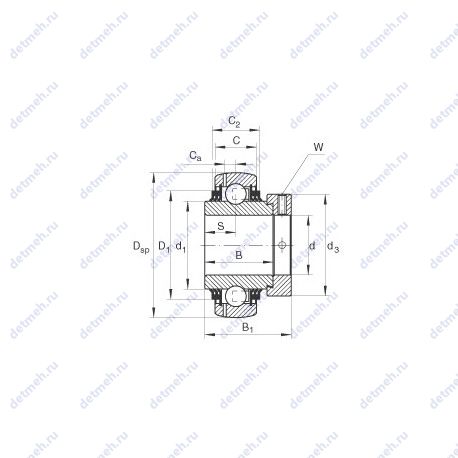

Подшипник GE30-KTT-B чертеж — Чертеж подшипника GE30-KTT-B

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника GE30-KTT-B

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

Размер (d1) - 40.2 мм.;
Тип уплотнения - t-уплотнения;
C2 - 20.7 мм.;
DSP - 62 мм.;
W - 4 мм.;
S - 18.3 мм.;
Фиксация - эксцентриковым закрепительным кольцом;
Тип наружного кольца - сферическое;
Референсные подшипники для определения эквивалентных нагрузок - 6206;
d3 max. - 44 мм.;
B1 - 48.5 мм.;
Ca - 4.7 мм.;
Размер (D1) - 52 мм;
C0r - 11300 n;
Cr - 20700 n;
m - 0.38 kg;
Размеры. мм - 30x62x48.5;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - ge30-ktt-b;
Тела качения - шарики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 30 мм;
Ширина (высота) (B) - 36.5 мм.;
Ширина наружной обоймы (C) - 18 мм;
Высота. мм - 48.5;
Внешний диаметр - 62 мм;
Внутренний диаметр - 30 мм;

В таблице приведены основные размеры подшипника GE30-KTT-B, технические характеристики и номинальные значения.

Таблица модификаций подшипника GE30-KTT-B

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GE30KRR	Коническое внутреннее отверстие, конусность 1:12.	30	62	36.51	0.376
GE30KRRB	Коническое внутреннее отверстие, конусность 1:12.	30	62	36.51	0.2
GE30KPPB3	Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения с двух сторон у опорных роликов.	30	62	36.51	0.376
GE30-KLL-B	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30	62	36.5	0.39

Модификации подшипника GE30-KTT-B - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
