Подшипник для корпуса GE40-KTT-B

Подшипник GE40-KTT-B — это импортный корпусный подшипник, обозначение основновного исполнения GE40, размер 40*80*42.9 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 40 мм
Наружный диаметр: 80 мм
Ширина: 42.9 мм
Масса: 0.75 кг

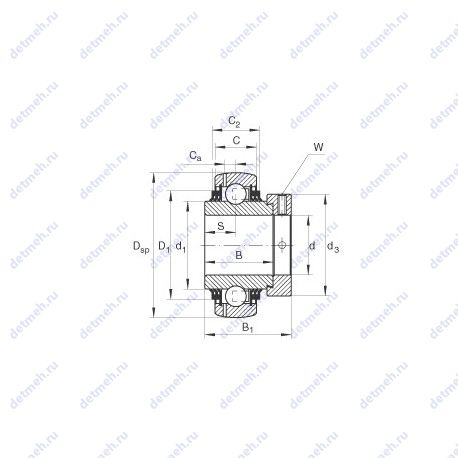

Подшипник GE40-KTT-B чертеж — Чертеж подшипника GE40-KTT-B

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника GE40-KTT-B

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

Размер (d1) - 52.3 мм.;
Тип уплотнения - t-уплотнения;
C2 - 28.1 мм.;
DSP - 80 мм.;
W - 5 мм.;
S - 21.4 мм.;
Фиксация - эксцентриковым закрепительным кольцом;
Тип наружного кольца - сферическое;
Референсные подшипники для определения эквивалентных нагрузок - 6208;
d3 max. - 58 мм.;
B1 - 56.5 мм.;
Ca - 6.4 мм.;
Размер (D1) - 68.3 мм.;
C0r - 19800 n;
Cr - 34500 n;
m - 0.75 kg;
Размеры. мм - 40x80x56.5;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - ge40-ktt-b;
Тела качения - шарики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 40 мм;
Ширина (высота) (B) - 42.9 мм.;
Ширина наружной обоймы (C) - 21 мм;
Высота. мм - 56.5;
Внешний диаметр - 80 мм;
Внутренний диаметр - 40 мм;

В таблице приведены основные размеры подшипника GE40-KTT-B, технические характеристики и номинальные значения.

Таблица модификаций подшипника GE40-KTT-B

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GE40KRR	Коническое внутреннее отверстие, конусность 1:12.	40	80	42.86	0.771
GE40KPPB3	Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения с двух сторон у опорных роликов.	40	80	42.86	0.739
GE40-KLL-B	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	40	80	42.9	0.75
GE40-KRR-B-2C	Коническое внутреннее отверстие, конусность 1:12.	40	80	42.9	0.78
GE40-KRR-B-FA164	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна.	40	80	42.9	0.75

Модификации подшипника GE40-KTT-B - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
