Подшипник для корпуса G1203-KRR-B-AS2/V

Подшипник G1203-KRR-B-AS2/V — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 1203, размер 55.5625*100*55.5 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 55.5625 мм
Наружный диаметр: 100 мм
Ширина: 55.5 мм
Масса: 1.42 кг

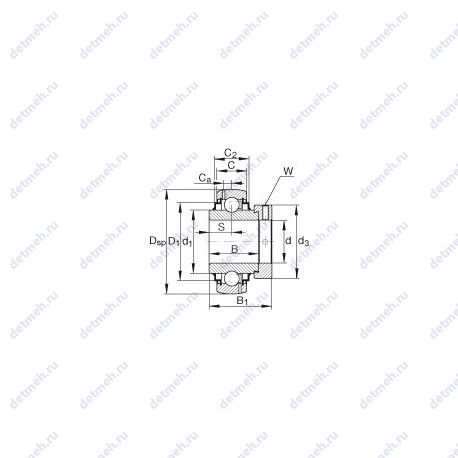

Подшипник G1203-KRR-B-AS2/V чертеж — Чертеж подшипника G1203-KRR-B-AS2/V

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс G — Проточка и смазочное отверстие на наружном кольце Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс V — Бессепараторный подшипник Суффикс S2 — Рабочая температура (термическая стабилизация) до 250°C

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника G1203-KRR-B-AS2/V

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Внутренний диаметр (d) - , 55.5625 мм.;
Ширина (высота) (B) - 55.5 мм.;
Ширина наружной обоймы (C) - 25 мм;
Высота. мм - 71.4;
Внешний диаметр - 100 мм;
Внутренний диаметр - 55.5625 мм;

Прочие характеристики:

Тип уплотнения - r-уплотнения. размер отверстия в дюймах;
C2 - 29 мм.;
DSP - 100 мм.;
W - ;
S - 27.8 мм.;
Фиксация - эксцентриковым закрепительным кольцом;
Тип наружного кольца - сферическое;
Референсные подшипники для определения эквивалентных нагрузок - 6211;
d3 max. - 76 мм.;
B1 - 71.4 мм.;
Ca - 7 мм.;
Размер (d1) - 69.8 мм.;
Размер (D1) - 85.9 мм.;
C0r - 29000 n;
Cr - 43500 n;
m - 1.42 kg;
Размеры. мм - 55.5625x100x71.4;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - g1203-krr-b-as2/v;
Тела качения - шарики;

В таблице приведены основные размеры подшипника G1203-KRR-B-AS2/V, технические характеристики и номинальные значения.

Таблица модификаций подшипника G1203-KRR-B-AS2/V

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1203KR	Коническое внутреннее отверстие, конусность 1:12.	55.5625	100	55.56	1.306
1203KL	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	55.5625	100	55.56	1.347
SM1203K	Коническое внутреннее отверстие, конусность 1:12.	55.5625	100	55.56	1.256
1203KRR	Коническое внутреннее отверстие, конусность 1:12.	55.5625	100	55.56	1.306
1203KLL	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	55.5625	100	55.56	1.347
SM1203KB	Коническое внутреннее отверстие, конусность 1:12.	55.5625	100	55.56	1.256
SM1203KS	Коническое внутреннее отверстие, конусность 1:12.	55.5625	110	55.56	1.748
1203KRRB	Коническое внутреннее отверстие, конусность 1:12.	55.5625	100	55.56	1.306
G1203KLL	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	55.5625	100	55.56	1.285
G1203KRR	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12.	55.5625	100	55.56	1.365
1203KLLB	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	55.5625	100	55.56	1.347
G1203KRRB	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12.	55.5625	100	55.56	1.365
G1203KLLB	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	55.5625	100	55.56	1.285
GY1203KRRB	Коническое внутреннее отверстие, конусность 1:12.	55.5625	100	55.55	0
GC1203KRRB	Коническое внутреннее отверстие, конусность 1:12.	55.5625	100	53.97	1.306
G1203KPPB4	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения с двух сторон у опорных роликов.	55.5625	100	55.56	1.365
GYM1203KRRB	Коническое внутреннее отверстие, конусность 1:12.	55.5625	110	65.07	2.225
G 1203 KRRBW	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Без кольцевой канавки и смазочных отверстий в наружном кольце.	55.562	0	55.5	3.12
GY1203-KRR-B-AS2/V	Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	55.5625	100	55.6	1.01

Модификации подшипника G1203-KRR-B-AS2/V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
