Подшипник для корпуса G1103-KRR-B-AS2/V

Подшипник G1103-KRR-B-AS2/V — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 1103, размер 13*62*36.5 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 13 мм
Наружный диаметр: 62 мм
Ширина: 36.5 мм
Масса: 0.38 кг

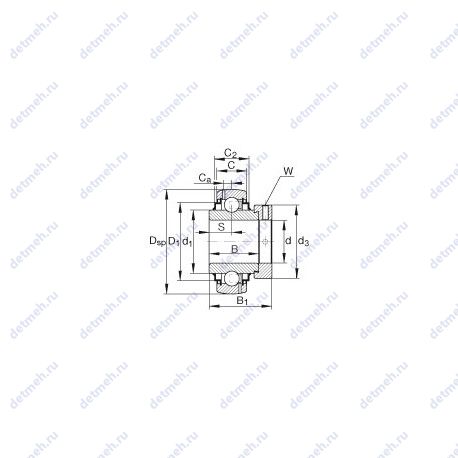

Подшипник G1103-KRR-B-AS2/V чертеж — Чертеж подшипника G1103-KRR-B-AS2/V

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс G — Проточка и смазочное отверстие на наружном кольце Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс V — Бессепараторный подшипник Суффикс S2 — Рабочая температура (термическая стабилизация) до 250°C

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника G1103-KRR-B-AS2/V

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 30.1625 мм., ;
Ширина (высота) (B) - 36.5 мм.;
Ширина наружной обоймы (C) - 18 мм;
Высота. мм - 48.5;
Внешний диаметр - 62 мм;
Внутренний диаметр - 30.1625 мм;

Прочие характеристики:

Тип уплотнения - r-уплотнения. размер отверстия в дюймах;
C2 - 20.7 мм.;
DSP - 62 мм.;
W - ;
S - 18.3 мм.;
Фиксация - эксцентриковым закрепительным кольцом;
Тип наружного кольца - сферическое;
Референсные подшипники для определения эквивалентных нагрузок - 6206;
d3 max. - 44 мм.;
B1 - 48.5 мм.;
Ca - 4.7 мм.;
Размер (d1) - 40.2 мм.;
Размер (D1) - 52 мм;
C0r - 11300 n;
Cr - 19500 n;
m - 0.38 kg;
Размеры. мм - 30.1625x62x48.5;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - g1103-krr-b-as2/v;
Тела качения - шарики;

В таблице приведены основные размеры подшипника G1103-KRR-B-AS2/V, технические характеристики и номинальные значения.

Таблица модификаций подшипника G1103-KRR-B-AS2/V

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1103KR	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.376
1103KL	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.372
SM1103K	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.331
1103KRR	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.376
1103KLL	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.372
1103KLB	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.372
1103KL3	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	31.75	62	36.51	0.358
SM1103KB	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.331
G1103KRR	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.376
1103KLLB	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.372
1103KLL3	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	31.75	62	36.51	0.358
1103KRRB	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.376
1103KRR3	Коническое внутреннее отверстие, конусность 1:12.	31.75	62	36.51	0.349
G1103KLL	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.395
G1103KRRB	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	36.51	0.376
1103KLLB3	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	31.75	62	36.51	0.358
1103KRRB3	Коническое внутреннее отверстие, конусность 1:12.	31.8	62	36.51	0.2
G1103KLLB	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	30.1625	62	36.51	0.395
G1103KPPB3	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения с двух сторон у опорных роликов.	30.1625	62	36.51	0.376
G1103KLLB3	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава.	31.75	62	36.51	0.34
G1103KRRB3	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12.	31.75	62	36.51	0.349
GC1103KRRB	Коническое внутреннее отверстие, конусность 1:12.	30.1625	62	37.31	0.376
G1103KPPB4	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения с двух сторон у опорных роликов.	31.75	62	36.51	0.349
GY1103KRRB3	Коническое внутреннее отверстие, конусность 1:12.	31.75	62	38.1	0
GC1103KRRB3	Коническое внутреннее отверстие, конусность 1:12.	31.75	62	37.31	0.349
G 1103 KRRBW	Проточка и смазочное отверстие на наружном кольце. Коническое внутреннее отверстие, конусность 1:12. Без кольцевой канавки и смазочных отверстий в наружном кольце.	30.163	0	36.5	0.84
GY1103KRRB SGT	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита.	30.1625	62	38.1	0
GY1103-KRR-B-AS2/V	Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	13	62	38.1	0.33

Модификации подшипника G1103-KRR-B-AS2/V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
