Подшипник для корпуса E45-KLL

Подшипник E45-KLL — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения E45, размер 45*85*42.9 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 42.9 мм
Масса: 0.85 кг

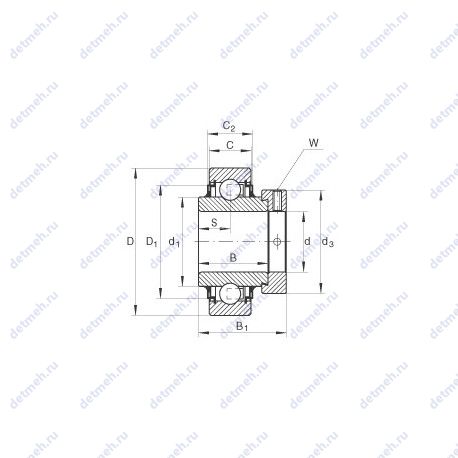

Подшипник E45-KLL чертеж — Чертеж подшипника E45-KLL

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс E — Магнитный шарикоподшипник, внешний диаметр с плюсовым допуском Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс L — Механически обработанный сепаратор из легкого сплава

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника E45-KLL

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

Размер (D1) - 72.3 мм.;
Тип уплотнения - l-уплотнения;
C2 - 26.4 мм.;
W - 5 мм.;
S - 21.4 мм.;
Фиксация - эксцентриковым закрепительным кольцом;
Тип наружного кольца - цилиндрическое;
Референсные подшипники для определения эквивалентных нагрузок - 6209;
d3 max. - 63 мм.;
B1 - 56.5 мм.;
Размер (d1) - 57.9 мм;
C0r - 20400 n;
Cr - 34500 n;
m - 0.85 kg;
Размеры. мм - 45x85x56.5;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - e45-kll;
Тела качения - шарики;

Габаритные и посадочные размеры:

Внутренний диаметр (d) - 45 мм;
Ширина (высота) (B) - 42.9 мм.;
Ширина наружной обоймы (C) - 22 мм;
Наружный диаметр (D) - 85 мм;
Высота. мм - 56.5;
Внешний диаметр - 85 мм;
Внутренний диаметр - 45 мм;

В таблице приведены основные размеры подшипника E45-KLL, технические характеристики и номинальные значения.

Таблица модификаций подшипника E45-KLL

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
E45KRRB	Магнитный шарикоподшипник, внешний диаметр с плюсовым допуском. Коническое внутреннее отверстие, конусность 1:12.	45	85	42.86	0.825

Модификации подшипника E45-KLL - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
