Подшипник конический 17934

Отечественный конический подшипник с маркировкой 17934. Однорядный является основным конструктивным исполнением.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: EPK, ГОСТ
  3. Внутренний диаметрВнутренний диаметр: 170 мм
  4. Наружный диаметрНаружный диаметр: 230 мм
  5. ШиринаШирина: 35 мм
  6. МассаМасса: 8.3 кг

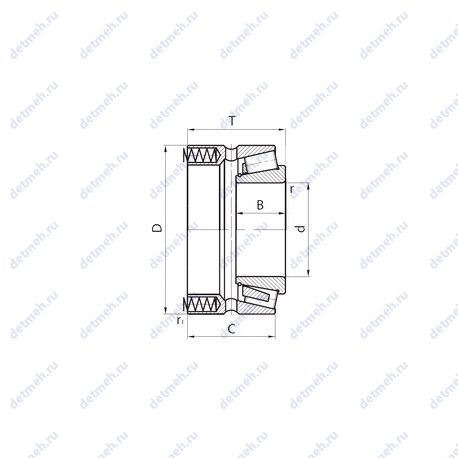

Чертеж подшипника 17934
Чертеж подшипника 17934

Внимание!
Если вас интересует покупка подшипника 17934, его наличие, срок поставки, цена, модификации и аналоги Вы можете связаться с нами по тел.: +7 (495) 255-13-10 или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 17934

НомерТехнические требованияd,ммD,ммB,ммm,кг
2 1793417023090.358.30
4 1793417023090.358.30
Что такое модификация подшипника?
Модификации подшипника - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория подшипника
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 17934

НомерБрендd,ммD,ммB,ммСтандарт
17934EPK17023035ГОСТ
17934ГОСТ17023035ГОСТ
Что такое аналог подшипника?
Аналог подшипника - это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 17934

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
2007934K117023035Проточка на внешнем кольце для смазки
Что такое взаимозаменяемость подшипника?
Взаимозаменяемость подшипников делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная). Полная – это замена требуемого подшипника аналогом другого производителя. Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима. Подшипники для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. Подшипник для замены может быть выбран из аналогов или модификаций подшипника.

Таблица размеров и характеристик подшипника 17934

В таблице приведены основные технические характеристики и их номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Подшипник ЕРК 17934

Классификация:

Основной тип — Роликовый радиальный-упорный;

Тела качения — Ролики;

Нагрузка — Радиальная и Осевая;

Габаритные и посадочные размеры:

Внутренний диаметр — 170;170 мм.;

Внешний диаметр — 230;230 мм.;

Ширина рабочая (T) — 90.35 мм.;

Ширина наружной обоймы (C) — 83 мм.;

Масса — 8.300 кг;

Радиус наружней фаски — 2.3 мм.;

Ширина (высота) (B) — 35 мм.;

Пропускная способность:

Грузоподъемность динамическая — 228 кН;

Грузоподъемность статическая — 437 кН;

Частота вращения предельная при жидкой смазке — 1900 об/мин;

Исходные данные для расчета:

Расчетный коэффициент (e) — 0.43;

Расчетный коэффициент (Y0) — 0.77;

Расчетный коэффициент (Y) — 1.40;

Прочие характеристики:

Количество дорожек качения — 1;

Уплотнение — Нет;

Номер по ГОСТ — 17934;

Размер (r1 min.) — 0.7 мм.;

×
