Подшипник для корпуса RAE15-NPP-FA106

Подшипник RAE15-NPP-FA106 — это импортный корпусный подшипник, обозначение основновного исполнения 15, размер 15*40*19 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 15 мм
Наружный диаметр: 40 мм
Ширина: 19 мм
Масса: 0.12 кг

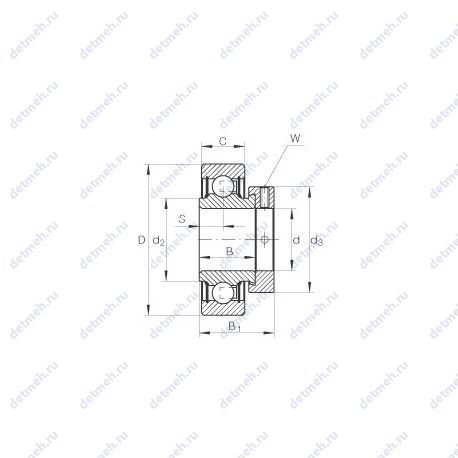

Подшипник RAE15-NPP-FA106 чертеж — Чертеж подшипника RAE15-NPP-FA106

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника Суффикс PP — Контактные уплотнения с двух сторон у опорных роликов Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника RAE15-NPP-FA106

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 19 мм;
Внутренний диаметр (d) - 15 мм;
Ширина наружной обоймы (C) - 12 мм;
Наружный диаметр (D) - 40 мм;
Высота. мм - 28.6;
Внешний диаметр - 40 мм;
Внутренний диаметр - 15 мм;

Прочие характеристики:

W - 3 мм.;
S - 6.5 мм.;
Тип уплотнений - двусторонние p-уплотнения;
Фиксация - эксцентриковым закрепительным кольцом;
Тип наружного кольца - цилиндрическое;
Референсные подшипники для определения эквивалентных нагрузок - 6203;
d3 max. - 28 мм.;
B1 - 28.6 мм.;
d2 - 23 мм.;
C0r - 4750 n;
Cr - 10100 n;
m - 0.12 kg;
Размеры. мм - 15x40x28.6;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - rae15-npp-fa106;
Тела качения - шарики;

В таблице приведены основные размеры подшипника RAE15-NPP-FA106, технические характеристики и номинальные значения.
