Шариковый подшипник RB206-18

Подшипник RB206-18 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 206, размер 28.575*62*38.1 мм.

Стандарт: ISO
Бренды: FYH, KOYO
Внутренний диаметр: 28.575 мм
Наружный диаметр: 62 мм
Ширина: 38.1 мм
Масса: 0.4 кг

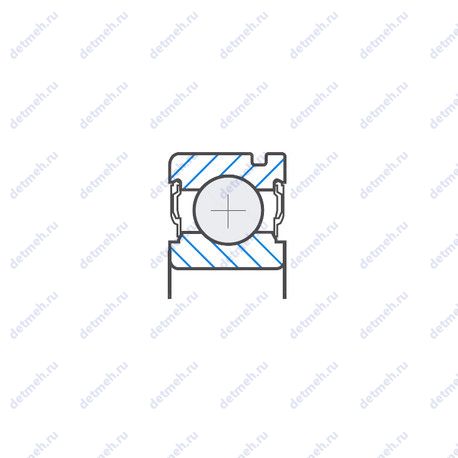

Подшипник RB206-18 чертеж — Чертеж подшипника RB206-18

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника RB206-18

Производитель FYH

Компания FYH производит широкий ассортимент навесных подшипников от небольших легких агрегатов до больших тяжёлых, чтобы соответствовать широкому спектру отраслей промышленности и областей применения по всему миру. Шарикоподшипниковые узлы FYH изготавливаются в соответствии со строгими стандартами и включают в себя шарикоподшипники с толстыми канавками и корпуса различных размеров. Самоцентрирующиеся узлы обеспечивают простоту установки и снабжены смазочными ниппелями для быстрого и удобного повторного смазывания.

Прочие характеристики:

Резьба (G) - 1/4-28unf;
Размеры. мм - 28.575x62x38.1;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 15.9 мм.;
Размер (S2) - 6;
Количество дорожек качения - 1;
Уплотнение - есть;
Размер (S1) - 22.2;
Размер (D2) - 67.5 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 28.575 мм;
Внешний диаметр - 62 мм;
Высота. мм - 38.1;
Ширина (высота) (B) - 38.1 мм.;
Ширина наружной обоймы (C) - 22 мм.;
Радиус наружней фаски - 1 мм.;
Масса - 0.4 кг;

Классификация:

Обозначение - rb206-18;
Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Пропускная способность:

Грузоподъемность динамическая - 19.5 кн;
Грузоподъемность статическая - 11.3 кн;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 13.9;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Прочие характеристики:

Размер (D2) - 67.5 мм.;
Размер (S2) - 6;
Размер (S1) - 22.2;
Размеры. мм - 28.575x62x38.1;
Количество дорожек качения - 1;
Уплотнение - есть;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 15.9 мм.;
Резьба (G) - 1/4-28unf;

Пропускная способность:

Грузоподъемность статическая - 11.3 кн;
Грузоподъемность динамическая - 19.5 кн;

Классификация:

Тела качения - шарики;
Обозначение - rb206-18;
Основной тип - шариковый радиальный;
Нагрузка - радиальная;

Габаритные и посадочные размеры:

Внутренний диаметр - 28.575 мм;
Внешний диаметр - 62 мм;
Высота. мм - 38.1;
Ширина наружной обоймы (C) - 22 мм;
Масса - 0.4 кг;
Ширина (высота) (B) - 38.1 мм;
Радиус наружней фаски - 1 мм;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 13.9;

В таблице приведены основные размеры подшипника RB206-18, технические характеристики и номинальные значения.

Таблица модификаций подшипника RB206-18

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
206	Основное исполнение.	30	62	16	0.21
206W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	30	62	16	0.213
206К	Только для внутреннего и наружного колец.	30	62	16	0.195
Q206	Шариковый радиальный подшипник, однорядный.	30	62	16	0.245
ES206	Шариковый радиальный подшипник, однорядный.	30	62	35.7	0.33
FD206	Шариковый радиальный подшипник, однорядный.	30	62	23.8	0.3
206-Z	Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	30	62	16	0.21
NA206	Игольчатый роликовый подшипник с размерами по ISO 15.	30	62	36.5	0.41
N 206	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	62	16	0.2
CS206	Шариковый радиальный подшипник, однорядный.	30	62	16	0.2
N206E	Шариковый радиальный подшипник, однорядный.	30	62	16	0.2
EX206	Шариковый радиальный подшипник, однорядный.	30	62	48.3	0.41
UK206	Шариковый радиальный подшипник, однорядный.	25	62	23	0.36
SA206	Шариковый радиальный подшипник, однорядный.	30	62	22	0.3
UC206	Шариковый радиальный подшипник, однорядный.	30	62	38.1	0.32
SB206	Шариковый радиальный подшипник, однорядный.	30	62	30	0.27
US206	Шариковый радиальный подшипник, однорядный.	30	62	16	0.27
RB206	Шариковый радиальный подшипник, однорядный.	30	62	38.1	0.38
ER206	Шариковый радиальный подшипник, однорядный.	30	62	38.1	0.39
NH206	Шариковый радиальный подшипник, однорядный.	30	62	16	0.234
CUS206	Шариковый радиальный подшипник, однорядный.	30	62	16	0.27
NJK206	Шариковый радиальный подшипник, однорядный.	30	62	16	0.22
CUC206	Шариковый радиальный подшипник, однорядный.	30	62	19	0.35
MUC206	Шариковый радиальный подшипник, однорядный.	30	62	38.1	0.31
CEX206	Шариковый радиальный подшипник, однорядный.	30	62	48.4	0.41
SA206F	Механически обработанный сепаратор из стали или специального чугуна.	30	62	23.8	0.34
CES206	Шариковый радиальный подшипник, однорядный.	30	62	35.7	0.33
W206PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	30	62	23.83	0.295
YET206	Шариковый радиальный подшипник, однорядный.	30	62	23.8	0.3
NU206R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	62	16	0.209
NP 206	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	30	62	16	0.225
NJ206E	Шариковый радиальный подшипник, однорядный.	30	62	16	206
NU206E	Шариковый радиальный подшипник, однорядный.	30	62	16	204
NF 206	Внутреннем кольце с двойным фланцем, внешнее с одним..	30	62	16	0.2
NJ 206	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	62	16	0.2
NU 206	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	62	16	0.2
NF206E	Шариковый радиальный подшипник, однорядный.	30	62	16	0.216
206-2Z	Только для внутреннего и наружного колец. Защитные металлические шайбы типа Z с двух сторон подшипника.	30	62	16	0.21
206 NR	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	30	62	16	0.21
YAT206	Шариковый радиальный подшипник, однорядный.	30	62	30.2	0.23

Модификации подшипника RB206-18 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника RB206-18

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
KOYO	RB206-18	28.575	62	38.1	ISO
FYH	RB206-18	28.575	62	38.1	ISO

Аналог подшипника RB206-18 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
ER18	28.575	62	38.1
GY1102KRRB SGT	28.575	62	38.1		Проточка на внешнем кольце для смазки
