Шариковый подшипник RB202-10

Подшипник RB202-10 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 202, размер 15.875*47*31 мм.

Стандарт: ISO
Бренды: FYH, KOYO
Внутренний диаметр: 15.875 мм
Наружный диаметр: 47 мм
Ширина: 31 мм
Масса: 0.25 кг

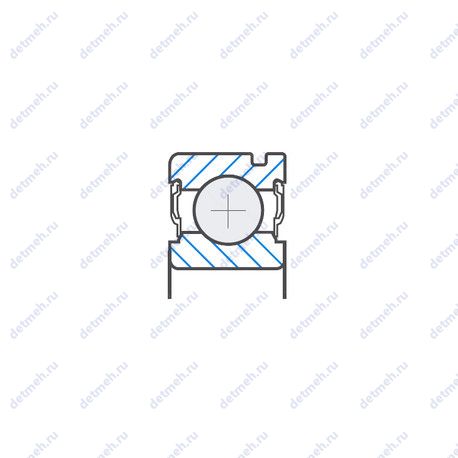

Подшипник RB202-10 чертеж — Чертеж подшипника RB202-10

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника RB202-10

Производитель FYH

Компания FYH производит широкий ассортимент навесных подшипников от небольших легких агрегатов до больших тяжёлых, чтобы соответствовать широкому спектру отраслей промышленности и областей применения по всему миру. Шарикоподшипниковые узлы FYH изготавливаются в соответствии со строгими стандартами и включают в себя шарикоподшипники с толстыми канавками и корпуса различных размеров. Самоцентрирующиеся узлы обеспечивают простоту установки и снабжены смазочными ниппелями для быстрого и удобного повторного смазывания.

Прочие характеристики:

Резьба (G) - 1/4-28unf;
Размеры. мм - 15.875x47x31;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 12.7 мм.;
Размер (S2) - 5;
Количество дорожек качения - 1;
Уплотнение - есть;
Размер (S1) - 18.3;
Размер (D2) - 52.5 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 15.875 мм;
Внешний диаметр - 47 мм;
Высота. мм - 31;
Ширина (высота) (B) - 31 мм.;
Ширина наружной обоймы (C) - 16 мм.;
Радиус наружней фаски - 0.6 мм.;
Масса - 0.25 кг;

Классификация:

Обозначение - rb202-10;
Основной тип - шариковый радиальный;
Тела качения - шарики;
Нагрузка - радиальная;

Пропускная способность:

Грузоподъемность динамическая - 12.8 кн;
Грузоподъемность статическая - 6.65 кн;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 13.2;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Прочие характеристики:

Размер (D2) - 52.5 мм.;
Размер (S2) - 5;
Размер (S1) - 18.3;
Размеры. мм - 15.875x47x31;
Количество дорожек качения - 1;
Уплотнение - есть;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 12.7 мм.;
Резьба (G) - 1/4-28unf;

Пропускная способность:

Грузоподъемность статическая - 6.65 кн;
Грузоподъемность динамическая - 12.8 кн;

Классификация:

Тела качения - шарики;
Обозначение - rb202-10;
Основной тип - шариковый радиальный;
Нагрузка - радиальная;

Габаритные и посадочные размеры:

Внутренний диаметр - 15.875 мм;
Внешний диаметр - 47 мм;
Высота. мм - 31;
Ширина наружной обоймы (C) - 16 мм;
Масса - 0.25 кг;
Ширина (высота) (B) - 31 мм;
Радиус наружней фаски - 0.6 мм;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 13.2;

В таблице приведены основные размеры подшипника RB202-10, технические характеристики и номинальные значения.

Таблица модификаций подшипника RB202-10

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NA202	Игольчатый роликовый подшипник с размерами по ISO 15.	15	47	34.2	0.27
RB202	Шариковый радиальный подшипник, однорядный.	15	47	31	0.25
EX202	Шариковый радиальный подшипник, однорядный.	15	47	43.5	0.27
ER202	Шариковый радиальный подшипник, однорядный.	15	47	31	0.25
SUC202	Шариковый радиальный подшипник, однорядный.	15	47	31	0
UC202L2	Механически обработанный сепаратор из легкого сплава.	15	47	31	0.19
EX202G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	15	47	43.5	0.27
UC202G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	15	47	31	0.2
UC202D1	Шариковый радиальный подшипник, однорядный.	15	47	31	0.2
UC202-10	Шариковый радиальный подшипник, однорядный.	15.875	47	31	0.18
ER202-10	Шариковый радиальный подшипник, однорядный.	15.875	47	31	0.25
SB202-10	Шариковый радиальный подшипник, однорядный.	15.875	40	22	0.1
US202-10	Шариковый радиальный подшипник, однорядный.	15.875	40	12	0.08
ES202-10	Шариковый радиальный подшипник, однорядный.	15.875	40	28.6	0.13
SA202-10	Шариковый радиальный подшипник, однорядный.	15.875	40	19	0.13
EX202-10	Шариковый радиальный подшипник, однорядный.	15.875	47	43.5	0.27
NA202-10	Шариковый радиальный подшипник, однорядный.	15.875	47	34.2	0.26
UC202-09	Шариковый радиальный подшипник, однорядный.	14.288	47	31	0.19
UC202-10L2	Механически обработанный сепаратор из легкого сплава.	15.875	47	31	0.19
UCS202LD1N	Канавка для стопорного кольца на наружном кольце. Механически обработанный сепаратор из легкого сплава.	15	47	31	0.2

Модификации подшипника RB202-10 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника RB202-10

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
KOYO	RB202-10	15.875	47	31	ISO
FYH	RB202-10	15.875	47	31	ISO

Аналог подшипника RB202-10 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
