Шариковый подшипник F689ZZ
Подшипник F689ZZ — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 689, размер 8*19*6 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

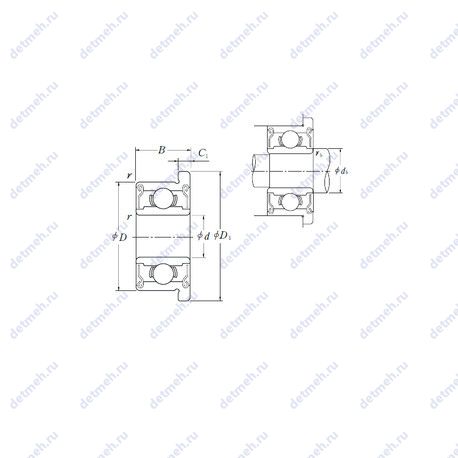

Таблица размеров и характеристик подшипника F689ZZ
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: f689zz
Прочие характеристики:
- Размер (Bf): 1
- Уплотнение: есть
- Количество дорожек качения: 1
- Размеры. мм: 9x17x4
- Размер (Df): 19
Габаритные и посадочные размеры:
- Радиус наружней фаски: 0.2 мм.
- Внутренний диаметр: 9 мм
- Внешний диаметр: 17 мм
- Высота. мм: 4
- Ширина (высота) (B): 4 мм.
- Ширина наружной обоймы (C): 4 мм.
Пропускная способность:
- Грузоподъемность статическая: 0.55 кн
- Грузоподъемность динамическая: 1.03 кн
Производитель FBJ+
Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.
Габаритные и посадочные размеры:
- Наружный диаметр (D1): 19
- Внутренний диаметр: 9 мм
- Внешний диаметр: 17 мм
- Высота. мм: 5
- Ширина наружной обоймы (C): 5 мм.
- Масса: 0.00487 кг
- Ширина (высота) (B): 5 мм.
Классификация:
- Нагрузка: радиальная
- Тела качения: шарики
- Обозначение: f689zz
- Основной тип: шариковый радиальный
Прочие характеристики:
- Размер (B1): 1.1 мм.
- Размеры. мм: 9x17x5
- Количество дорожек качения: 1
- Уплотнение: есть
Пропускная способность:
- Грузоподъемность статическая: 0.667 кн
- Грузоподъемность динамическая: 1.324 кн
- Частота вращения предельная при пластичной смазке: 36000 об/мин
- Частота вращения предельная при жидкой смазке: 43000 об/мин
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Нагрузка: радиальная
- Обозначение: f689zz
- Тела качения: шарики
- Основной тип: шариковый радиальный
Габаритные и посадочные размеры:
- Наружный диаметр (D1): 19
- Радиус наружней фаски: 0.2 мм.
- Ширина (высота) (B): 5 мм.
- Масса: 4.91 кг
- Высота. мм: 5
- Внешний диаметр: 17 мм
- Внутренний диаметр: 9 мм
Прочие характеристики:
- Размер (C1): 1.1 мм.
- Уплотнение: есть
- Количество дорожек качения: 1
- Размеры. мм: 9x17x5
В таблице приведены основные размеры подшипника F689ZZ, технические характеристики и номинальные значения.
Таблица модификаций подшипника F689ZZ
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| FL689 | Шариковый радиальный подшипник, однорядный. | 9 | 19 | 4 | 3.6 |
| 689W6 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 9 | 17 | 6 | 0 |
| F689DD | Подшипник с фланцевым наружным кольцом. | 9 | 19 | 5 | 4.91 |
| F689VV | Подшипник с фланцевым наружным кольцом. Бессепараторный подшипник. | 9 | 19 | 5 | 4.91 |
| S689W6 | Керамический материал. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 9 | 17 | 6 | 0 |
| F689ZZ1 | Подшипник с фланцевым наружным кольцом. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 9 | 19 | 5 | 4.91 |
| FL689ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 9 | 19 | 5 | 3.6 |
| FLW689Z | Стальная шайба. | 9 | 19 | 5 | 3.6 |
| 689-2ZW6 | Защитные металлические шайбы типа Z с двух сторон подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 9 | 17 | 6 | 0 |
| S689-2ZW6 | Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 9 | 17 | 6 | 0 |
| 689-2RSW6 | Контактные уплотнения типа RS с обеих сторон подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 9 | 17 | 6 | 0 |
| S689-2RSW6 | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 9 | 17 | 6 | 0 |
Модификации подшипника F689ZZ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника F689ZZ
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| FBJ | F689ZZ | 8 | 19 | 6 | ISO |
| ISB | F689ZZ | 8 | 19 | 6 | ISO |
| ISO | F689ZZ | 8 | 19 | 6 | ISO |
Аналог подшипника F689ZZ — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 619/8 | 8 | 19 | 6 | |||
| 619/8-2RS | 8 | 19 | 6 | |||
| 619/8 ZZ | 8 | 19 | 6 | |||
| FL619/8 | 8 | 19 | 6 | |||
| FL619/8 ZZ | 8 | 19 | 6 | |||
| 698 | 8 | 19 | 6 | |||
| 698 ZZ | 8 | 19 | 6 | |||
| F-698ZZ | 8 | 19 | 6 | |||
| F 698 | 8 | 19 | 6 | |||
| SS 619/8 | 8 | 19 | 6 | |||
| SS 619/8-ZZ | 8 | 19 | 6 | |||
| 698-2RS | 8 | 19 | 6 | |||
| F698-2RS | 8 | 19 | 6 | |||
| 698-2RD | 8 | 19 | 6 | |||
| R-1980SS | 8 | 19 | 6 | |||
| R-1980 | 8 | 19 | 6 | |||
| R-1980KK | 8 | 19 | 6 | Проточка на внешнем кольце для смазки | ||
| R-1980DD | 8 | 19 | 6 | |||
| RF-1980DD | 8 | 19 | 6 | |||
| RF-1980 | 8 | 19 | 6 | |||
| RF-1980ZZ | 8 | 19 | 6 | |||
| 698 VV | 8 | 19 | 6 | |||
| 698 DD | 8 | 19 | 6 | |||
| SC8A91ZZ | 8 | 19 | 6 | |||
| SC8A91ZZM | 8 | 19 | 6 | |||
| 698LLB | 8 | 19 | 6 | |||
| 698Z | 8 | 19 | 6 | |||
| 698LLU | 8 | 19 | 6 | |||
| F-698LLU | 8 | 19 | 6 | |||
| F-FL698ZZ | 8 | 19 | 6 | |||
| FL698 | 8 | 19 | 6 | |||
| FL698LLB | 8 | 19 | 6 | |||
| FL698Z | 8 | 19 | 6 | |||
| FL698ZZ | 8 | 19 | 6 | |||
| 698-2RS C3 | 8 | 19 | 6 | |||
| W 619/8 R | 8 | 19 | 6 | |||
| 607/8-2Z | 8 | 19 | 6 | |||
| 607/8-Z | 8 | 19 | 6 | |||
| 619/8-2Z | 8 | 19 | 6 | |||
| 619/8-2RS1 | 8 | 19 | 6 | |||
| P698-SB | 8 | 19 | 6 | |||
| P698-GB | 8 | 19 | 6 | |||
| S698 | 8 | 19 | 6 | |||
| S698-2Z | 8 | 19 | 6 | |||
| S698-2RS | 8 | 19 | 6 | |||
| SF698-2Z | 8 | 19 | 6 | |||
| SF698 | 8 | 19 | 6 | |||
| SF698-2RS | 8 | 19 | 6 | |||
| 698-2Z | 8 | 19 | 6 | |||
| F698-2Z | 8 | 19 | 6 |
