Подшипник 639 ISO
639 — это импортный шариковый радиальный подшипник, однорядный, является основным конструктивным исполнением.
Отечественный аналог - 39.

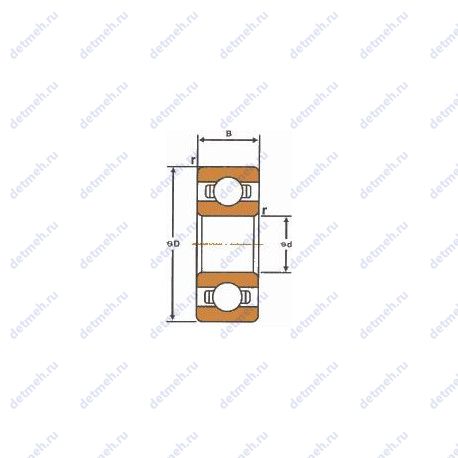

Размер подшипника: 9*30*10 мм.
Стандарт: ISO
Бренды: FBJ,ISO,KOYO Смотреть все
Внутренний диаметр: 9 мм
Наружный диаметр: 30 мм
Ширина: 10 мм
Масса: 0.0362 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 639
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 639HZZ | 9 | 30 | 10 | 37.1 | |
| 639H | 9 | 30 | 10 | 36.2 | |
| 639H-2RS | 9 | 30 | 10 | 37.1 | |
| 639 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника | 9 | 30 | 10 | 0.0371 |
| 639-2RS | Контактные уплотнения типа RS с обеих сторон игольчатого роликоподшипника | 9 | 30 | 10 | 0.036 |
| 639 VV | 9 | 30 | 10 | 0.036 | |
| W 639 | Нержавеющая сталь, метрические размеры | 9 | 30 | 10 | 0.0335 |
| W 639-2RS1 | Нержавеющая сталь, метрические размеры | 9 | 30 | 10 | 0.0348 |
| W 639-2Z | Нержавеющая сталь, метрические размеры | 9 | 30 | 10 | 0.0335 |
| W 639-2RZ | Нержавеющая сталь, метрические размеры | 9 | 30 | 10 | 0.0348 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 639
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| FBJ | 639 | 9 | 30 | 10 | ISO |
| KOYO | 639 | 9 | 30 | 10 | ISO |
| NSK | 639 | 9 | 30 | 10 | ISO |
| ISO | 639 | 9 | 30 | 10 | ISO |
| ROLEK | 639 | 9 | 30 | 10 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 639
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 639
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель FBJ
FBJ — Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Обозначение - 639;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 9x30x10;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 9 мм;
- Внешний диаметр - 30 мм;
- Высота. мм - 10;
- Ширина наружной обоймы (C) - 10 мм;
- Масса - 0.0362 кг;
- Ширина (высота) (B) - 10 мм.;
- d (мм) Внутренний диаметр - 9;
- D (мм) Наружный диаметр - 30;
- В (мм) Ширина - 10;
- m (кг) Масса - 0.034;
Пропускная способность:
- Грузоподъемность динамическая - 4.66 кн;
- Грузоподъемность статическая - 2.08 кн;
- Частота вращения предельная при пластичной смазке - 24000 об/мин;
- Частота вращения предельная при жидкой смазке - 30000 об/мин;
- C (kN) Грузоподъемность динамическая - 3.6;
- Co (kN) Грузоподъемность статическая - 1.8;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 22000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 16500;
Производитель KOYO
KOYO — Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Обозначение - 639;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 9x30x10;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер сопряженных деталей (ra max.) - 0.6;
- Размер (r1 min.) - 0.6 мм;
- Размер сопряженных деталей (da min.) - 13;
- Размер сопряженных деталей (Da max.) - 26;
Габаритные и посадочные размеры:
- Внутренний диаметр - 9 мм;
- Внешний диаметр - 30 мм;
- Высота. мм - 10;
- Ширина наружной обоймы (C) - 10 мм;
- Масса - 0.035 кг;
- Ширина (высота) (B) - 10 мм;
- Радиус наружней фаски - 0.6 мм;
Пропускная способность:
- Грузоподъемность динамическая - 6 кн;
- Грузоподъемность статическая - 2.65 кн;
- Частота вращения предельная при пластичной смазке - 24000 об/мин;
- Частота вращения предельная при жидкой смазке - 29000 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (f0) - 12.3;
Производитель ROLEK
Габаритные и посадочные размеры:
- Внешний диаметр - 30 мм;
- Внутренний диаметр - 9 мм;
- Масса - 36.2;
- r1.2 min - 0.6;
- B/B1 - 10;
Производитель ISO
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Обозначение - 639;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 9x30x10;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 9 мм;
- Внешний диаметр - 30 мм;
- Высота. мм - 10;
- Масса - 0.0365 кг;
- Ширина (высота) (B) - 10 мм;
- Ширина наружной обоймы (C) - 10 мм;
- Радиус наружней фаски - 0.6 мм.;
Производитель NSK
NSK — Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Обозначение - 639;
- Нагрузка - радиальная;
Прочие характеристики:
- Размеры. мм - 9x30x10;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер сопряженных деталей (ra max.) - 0.6;
- Размер сопряженных деталей (da min.) - 13;
- Размер сопряженных деталей (Da max.) - 26;
Габаритные и посадочные размеры:
- Внутренний диаметр - 9 мм;
- Внешний диаметр - 30 мм;
- Высота. мм - 10;
- Ширина наружной обоймы (C) - 10 мм;
- Масса - 0.0365 кг;
- Ширина (высота) (B) - 10 мм.;
- Радиус наружней фаски - 0.6 мм;
Пропускная способность:
- Грузоподъемность динамическая - 5.1 кн;
- Частота вращения предельная при жидкой смазке - 30 000 об/мин;
- Частота вращения предельная при пластичной смазке - 24 000 об/мин;
- Грузоподъемность статическая - 2.39 кн;
