Роликовый подшипник 24-697928 Л

Подшипник 24-697928 Л — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697928, размер 140*210*100 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 140 мм
Наружный диаметр: 210 мм
Ширина: 100 мм
Масса: 11.30 кг

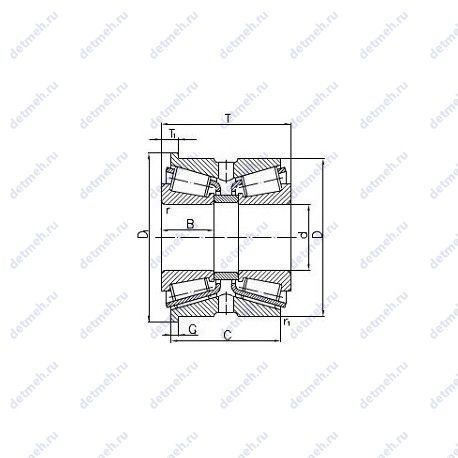

Подшипник 24-697928 Л чертеж — Чертеж подшипника 24-697928 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 24-697928 Л

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Классификация:

Обозначение - 24 697928 л;
Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 1500;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2400;
Co (kN) Грузоподъемность статическая - 945;
C (kN) Грузоподъемность динамическая - 451;

Прочие характеристики:

N роликов Количество роликов - 51;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 16.85/17.6х28.4;
ГОСТ - ГОСТ 520;
Уплотнение - нет;
Количество дорожек качения - 2;
Номер по ГОСТ - 24-697928 л;

Габаритные и посадочные размеры:

m (кг) Масса - 11.3;
В (мм) Ширина - 100;
D (мм) Наружный диаметр - 210/218;
d (мм) Внутренний диаметр - 140;
Ширина рабочая (T) - 100 мм.;
Масса - 11.3 кг;
Внешний диаметр - 218. мм;
Внутренний диаметр - 140. мм;

В таблице приведены основные размеры подшипника 24-697928 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 24-697928 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
697928	Основное исполнение.	140	210	100	11.3
697928Л1	Сепаратор из латуни..	140	210	46	11.25
2-697928 Л	Сепаратор из латуни..	140	210	100	11.3
22 697928 Л	Сепаратор из латуни..	140	210	100	11.30
22 697928 Л1	Сепаратор из латуни..	140	210	100	11.30
24 697928 Л1	Сепаратор из латуни..	140	210	100	11.30

Модификации подшипника 24-697928 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
