Шариковый подшипник 6838Z
Подшипник 6838Z — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6838, размер 190*240*24 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Z — Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

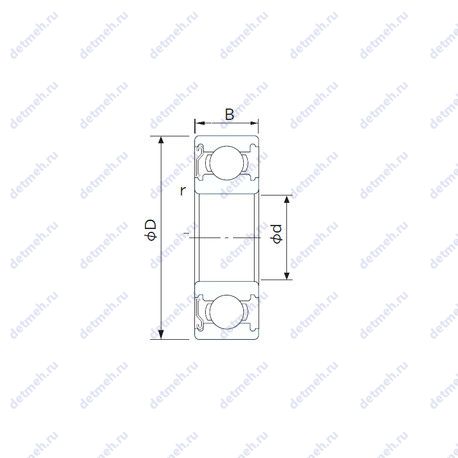

Таблица размеров и характеристик подшипника 6838Z
Производитель CYSD
Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002
Габаритные и посадочные размеры:
- Масса - 2.53 кг;
- Внутренний диаметр - 190 мм;
- Внешний диаметр - 240 мм;
- Высота. мм - 24;
- Ширина (высота) (B) - 24 мм;
- Ширина наружной обоймы (C) - 24 мм;
- Радиус наружней фаски - 1.5 мм.;
Классификация:
- Нагрузка - радиальная;
- Обозначение - 6838-z;
- Тела качения - шарики;
- Основной тип - шариковый радиальный;
Прочие характеристики:
- Размеры. мм - 190x240x24;
- Количество дорожек качения - 1;
- Уплотнение - есть;
Пропускная способность:
- Грузоподъемность динамическая - 73 кн;
- Грузоподъемность статическая - 93.5 кн;
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Классификация:
- Нагрузка - радиальная;
- Тела качения - шарики;
- Обозначение - 6838z;
- Основной тип - шариковый радиальный;
Прочие характеристики:
- Размер сопряженных деталей (da min.) - 198;
- Размер сопряженных деталей (Da max.) - 232;
- Размер сопряженных деталей (da max) - 202;
- Размеры. мм - 190x240x24;
- Количество дорожек качения - 1;
- Уплотнение - есть;
- Размер сопряженных деталей (ra max.) - 1.5;
Исходные данные для расчета:
- Расчетный коэффициент (f0) - 16.1;
Пропускная способность:
- Грузоподъемность динамическая - 73.1 кн;
- Грузоподъемность статическая - 88.1 кн;
- Частота вращения предельная при пластичной смазке - 2400 об/мин;
- Частота вращения предельная при жидкой смазке - 2800 об/мин;
Габаритные и посадочные размеры:
- Внутренний диаметр - 190 мм;
- Внешний диаметр - 240 мм;
- Высота. мм - 24;
- Ширина наружной обоймы (C) - 24 мм;
- Масса - 2.6 кг;
- Ширина (высота) (B) - 24 мм;
- Радиус наружней фаски - 1.5 мм;
В таблице приведены основные размеры подшипника 6838Z, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6838Z
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6838 | Основное исполнение. | 190 | 240 | 24 | 2.6 |
| 6838N | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 240 | 24 | 2.53 |
| 6838NR | Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом. | 190 | 240 | 24 | 2.53 |
| 6838ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 190 | 240 | 24 | 2.6 |
| 6838-RZ | Контактное армированное уплотнение из резины с уменьшенным трением с одной стороны подшипника. | 190 | 240 | 24 | 2.53 |
| 6838-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 190 | 240 | 24 | 2.53 |
| 6838-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 190 | 240 | 24 | 2.53 |
| 6838-2RZ | Контактные уплотнения типа RZ с обеих сторон подшипника. | 190 | 240 | 24 | 2.53 |
Модификации подшипника 6838Z - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 6838Z
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| KOYO | 6838Z | 190 | 240 | 24 | ISO |
| CYSD | 6838Z | 190 | 240 | 24 | ISO |
Аналог подшипника 6838Z — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
