Шариковый подшипник 683-2Z

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

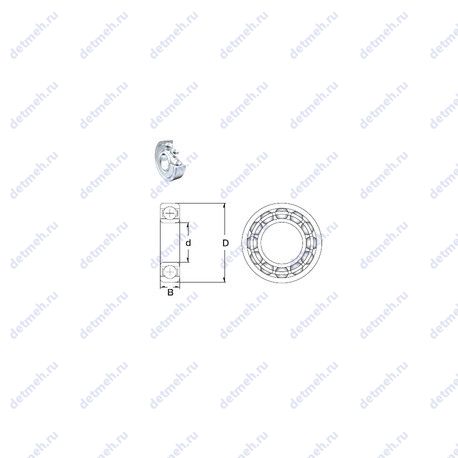

Габаритные и посадочные размеры:

• Высота. мм - 20;
• Внутренний диаметр - 160 мм;
• Внешний диаметр - 200 мм;
• Ширина (высота) (B) - 20 мм;
• Ширина наружной обоймы (C) - 20 мм;
• Масса - 1.23 кг;
• Радиус наружней фаски - 1.1 мм.;

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - 6832-z;

Прочие характеристики:

• Размеры. мм - 160x200x20;
• Количество дорожек качения - 1;
• Уплотнение - есть;

Пропускная способность:

• Грузоподъемность динамическая - 48.5 кн;
• Грузоподъемность статическая - 61 кн;

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO  9001,  TUV Rheinland за проверку и контроль готовых изделий ZEN.

Пропускная способность:

• Грузоподъемность статическая - 0.112 кн;
• Частота вращения предельная при пластичной смазке - 63000 об/мин;
• Грузоподъемность динамическая - 0.311 кн;

Прочие характеристики:

• Количество дорожек качения - 1;
• Уплотнение - есть;
• Размеры. мм - 3x7x3;

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 3 мм.;
• Внутренний диаметр - 3 мм;
• Внешний диаметр - 7 мм;
• Высота. мм - 3;
• Ширина наружной обоймы (C) - 3 мм.;

Классификация:

• Нагрузка - радиальная;
• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - 683-2z;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Нагрузка - радиальная;
• Тела качения - шарики;
• Обозначение - 6832z;
• Основной тип - шариковый радиальный;

Прочие характеристики:

• Размер сопряженных деталей (da min.) - 166.5;
• Размер сопряженных деталей (Da max.) - 193.5;
• Размер сопряженных деталей (da max) - 168.5;
• Уплотнение - есть;
• Размеры. мм - 160x200x20;
• Количество дорожек качения - 1;
• Размер сопряженных деталей (ra max.) - 1;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 16.1;

Габаритные и посадочные размеры:

• Внутренний диаметр - 160 мм;
• Внешний диаметр - 200 мм;
• Высота. мм - 20;
• Ширина наружной обоймы (C) - 20 мм;
• Масса - 1.45 кг;
• Ширина (высота) (B) - 20 мм;
• Радиус наружней фаски - 1.1 мм;

Пропускная способность:

• Грузоподъемность динамическая - 48.4 кн;
• Грузоподъемность статическая - 56.9 кн;
• Частота вращения предельная при пластичной смазке - 2900 об/мин;
• Частота вращения предельная при жидкой смазке - 3400 об/мин;
