Шариковый подшипник 6236-RS

Подшипник 6236-RS — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6236, размер 180*320*52 мм.

Стандарт: ISO
Бренд: CYSD
Внутренний диаметр: 180 мм
Наружный диаметр: 320 мм
Ширина: 52 мм
Масса: 16.9 кг

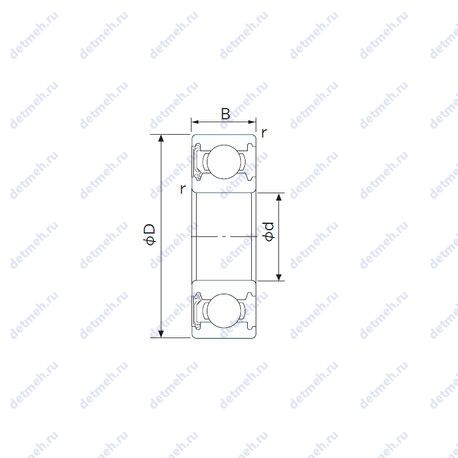

Подшипник 6236-RS чертеж — Чертеж подшипника 6236-RS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс RS — Контактное уплотнение из полиуретана или резины с одной стороны подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6236-RS

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Габаритные и посадочные размеры:

Высота. мм - 52;
Радиус наружней фаски - 4 мм.;
Масса - 16.9 кг;
Ширина наружной обоймы (C) - 52 мм;
Ширина (высота) (B) - 52 мм;
Внешний диаметр - 320 мм;
Внутренний диаметр - 180 мм;

Прочие характеристики:

Уплотнение - есть;
Количество дорожек качения - 1;
Размеры. мм - 180x320x52;

Пропускная способность:

Грузоподъемность статическая - 241 кн;
Грузоподъемность динамическая - 227 кн;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - 6236-rs;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 6236-RS, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6236-RS

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6236	Основное исполнение.	180	320	52	18.5
6236Z	Стальная шайба.	180	320	52	15.8
6236K	Коническое отверстие (1:12).	180	320	52	16
6236 M	Массивный латунный сепаратор, центрированный по телам качения.	180	320	52	18
6236ZZ	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	180	320	52	18.3
6236-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	180	320	52	16.9
6236-1ZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	180	320	52	18.3
6236-1ZZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	180	320	52	18.3

Модификации подшипника 6236-RS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
