Шариковый подшипник 236204К

Подшипник 236204К — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу широкими торцами, угол контакта 12º, обозначение основновного исполнения 236204, размер 20*47*28 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 20 мм
Наружный диаметр: 47 мм
Ширина: 28 мм
Масса: 0.22 кг

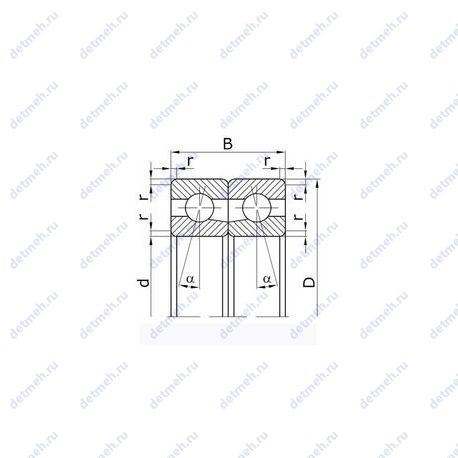

Подшипник 236204К чертеж — Чертеж подшипника 236204К

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 236204К

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Номер по - 236204к;
Размеры. мм - 20x47x28;
alf. град - 15;

Габаритные и посадочные размеры:

Внутренний диаметр - 20 мм;
Внешний диаметр - 47 мм;
Ширина (высота) (B) - 28;
Радиус наружней фаски - 1.5;
Масса - 0.22 кг;

В таблице приведены основные размеры подшипника 236204К, технические характеристики и номинальные значения.

Таблица модификаций подшипника 236204К

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
236204	Основное исполнение.	20	47	28	0.20
4 236204 Е	Сепаратор из текстолита..	20	47	28	0.20
5 236204 Е	Сепаратор из текстолита..	20	47	28	0.20
Т 236204 Е	Сепаратор из текстолита..	20	47	28	0.20
5-236204 Е5	Сепаратор из текстолита..	20	47	28	0.202
12-236204 К2	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	20	47	28	0.202
14-236204 Е2	Сепаратор из пластических материалов..	20	40	28	0.202
22-236204 Е2У	Сепаратор из пластических материалов.. Дополнительные технические требования.	20	40	28	0.202

Модификации подшипника 236204К - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
246204	20	47	28
266204	20	47	28
336204	20	47	28
346204	20	47	28
366204	20	47	28
436204	20	47	28
446204	20	47	28
466204	20	47	28
2 436204 К	20	47	28	Проточка на внешнем кольце для смазки
2 436204 КЕ	20	47	28	Проточка на внешнем кольце для смазки Сепаратор из текстолита
336204К	20	47	28	Проточка на внешнем кольце для смазки
4 436204 Е	20	47	28	Сепаратор из текстолита
4-436204 Е5	20	47	28	Сепаратор из текстолита
436204К	20	47	28	Проточка на внешнем кольце для смазки
5 436204 Е	20	47	28	Сепаратор из текстолита
5-436204 Е5	20	47	28	Сепаратор из текстолита
2 436204 КЕШ3	20	47	28	Проточка на внешнем кольце для смазки Сепаратор из текстолита
4 436204 КЕ	20	47	28	Проточка на внешнем кольце для смазки Сепаратор из текстолита
5 436204 КЕШ2	20	47	28	Проточка на внешнем кольце для смазки Сепаратор из текстолита
5 436204 КЕ	20	47	28	Проточка на внешнем кольце для смазки Сепаратор из текстолита
Т 436204 ЕШ5	20	47	28	Сепаратор из текстолита	Для повышенных температур
Т 436204 К	20	47	28	Проточка на внешнем кольце для смазки	Для повышенных температур
2 436204 Е	20	47	28	Сепаратор из текстолита
