Шариковый подшипник R6Z

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

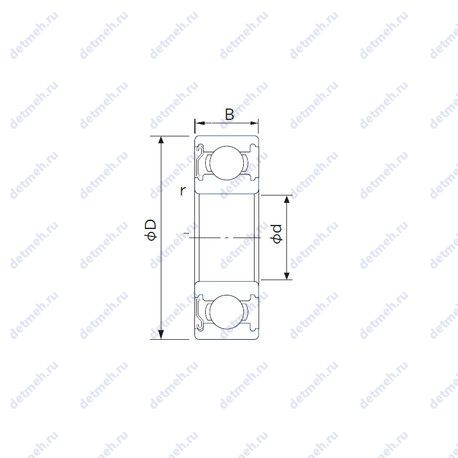

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 7.142 мм.;
• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.142;
• Ширина наружной обоймы (C) - 7.142 мм.;
• Масса - 0.0096 кг;
• Радиус наружней фаски - 0.3 мм.;

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - r6-z;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x7.142;
• Количество дорожек качения - 1;
• Уплотнение - есть;

Пропускная способность:

• Грузоподъемность динамическая - 2.57 кн;
• Грузоподъемность статическая - 1.36 кн;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Прочие характеристики:

• Размер сопряженных деталей (ra max.) - 0.4;
• Размер сопряженных деталей (da max) - 11.9;
• Размеры. мм - 9.525x22.225x7.142;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Размер сопряженных деталей (da min.) - 11.5;
• Размер сопряженных деталей (Da max.) - 20.2;

Классификация:

• Нагрузка - радиальная;
• Тела качения - шарики;
• Обозначение - r6z;
• Основной тип - шариковый радиальный;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 12.7;

Пропускная способность:

• Грузоподъемность динамическая - 3.3 кн;
• Грузоподъемность статическая - 1.4 кн;
• Частота вращения предельная при пластичной смазке - 31000 об/мин;
• Частота вращения предельная при жидкой смазке - 37000 об/мин;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.142;
• Ширина наружной обоймы (C) - 7.142 мм.;
• Масса - 15 кг;
• Ширина (высота) (B) - 7.142 мм.;
• Радиус наружней фаски - 0.41 мм.;
