Шариковый подшипник R16-Z

Подшипник R16-Z — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения R16, размер 25.4*50.8*12.7 мм.

Стандарт: ISO
Бренд: CYSD
Внутренний диаметр: 25.4 мм
Наружный диаметр: 50.8 мм
Ширина: 12.7 мм
Масса: 0.0808 кг

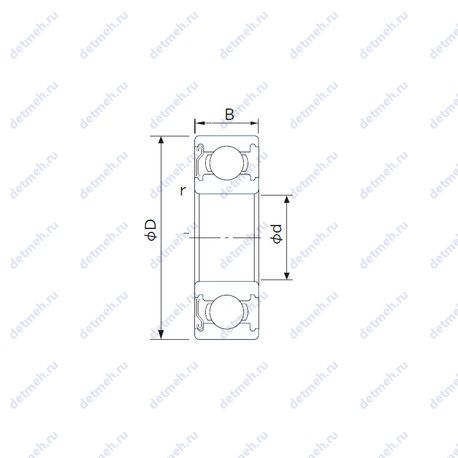

Подшипник R16-Z чертеж — Чертеж подшипника R16-Z

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс R — Дюймовые размеры Суффикс Z — Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника R16-Z

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Габаритные и посадочные размеры:

Высота. мм - 12.7;
Радиус наружней фаски - 0.6 мм.;
Масса - 0.0808 кг;
Ширина наружной обоймы (C) - 12.7 мм.;
Ширина (высота) (B) - 12.7 мм.;
Внешний диаметр - 50.8. мм;
Внутренний диаметр - 25.4. мм;

Прочие характеристики:

Уплотнение - есть;
Количество дорожек качения - 1;
Размеры. мм - 25.4x50.8x12.7;

Пропускная способность:

Грузоподъемность статическая - 5.85 кн;
Грузоподъемность динамическая - 10.06 кн;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - r16-z;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника R16-Z, технические характеристики и номинальные значения.

Таблица модификаций подшипника R16-Z

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
R16ZZ	Дюймовые размеры. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	25.4	50.8	12.7	87
R16LLU	Дюймовые размеры. Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава.	25.4	50.8	12.7	0.11
R16LLB	Дюймовые размеры. Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава.	25.4	50.8	12.7	0.11
R16-2Z	Дюймовые размеры. Защитные металлические шайбы типа Z с двух сторон подшипника.	25.4	50.8	12.7	0
R16LBLU	Дюймовые размеры. Бесконтактное нитриловое уплотнение. Двухкромочное нитриловое контактное уплотнение.	25.4	50.8	12.7	0.11

Модификации подшипника R16-Z - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
