Роликовый подшипник 232728Л4М

Подшипник 232728Л4М — это отечественный роликовый радиальный подшипник, однорядный, с безбортовым внутренним кольцом и плоским упорным кольцом, обозначение основновного исполнения 232728, размер 140*260*67.2 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 140 мм
Наружный диаметр: 260 мм
Ширина: 67.2 мм
Масса: 19.9 кг

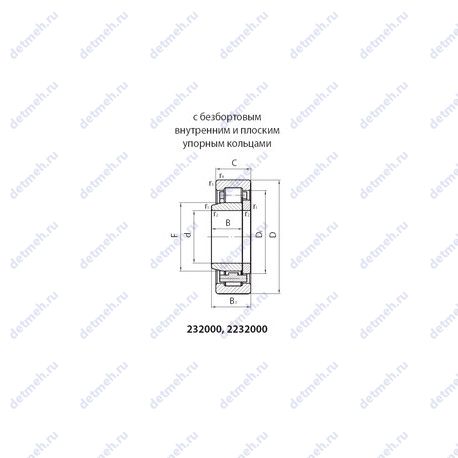

Подшипник 232728Л4М чертеж — Чертеж подшипника 232728Л4М

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л4 — Сепаратор из латуни. Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 232728Л4М

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1800 об/мин;
Грузоподъемность статическая - 833 кн;
Грузоподъемность динамическая - 625 кн;

Прочие характеристики:

Размер (B1) - 81.2 мм.;
Размер (r4 min.) - 3.0 мм.;
Размер (r3 min.) - 3.0 мм.;
Размер (r2 min.) - 3.0 мм.;
Размер (D1) - 215.0 мм.;
Размер (r1 min.) - 3.0 мм.;
Номер по ГОСТ - 232728л4м;
Уплотнение - нет;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Внутренний диаметр (F) - 168 мм.;
Ширина (высота) (B) - 67.2 мм.;
Масса - 19.900 кг;
Ширина наружной обоймы (C) - 80 мм.;
Внешний диаметр - 260 мм., 260;
Внутренний диаметр - 140 мм., 140;

Классификация:

Основной тип - роликовый радиальный;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 232728Л4М, технические характеристики и номинальные значения.

Таблица модификаций подшипника 232728Л4М

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
232728	Основное исполнение.	140	260	80	0
232728Л1М	Сепаратор из латуни.. Модифицированный контакт..	140	260	67.2	19.9
30 232728 Л1М	Сепаратор из латуни.. Модифицированный контакт..	140	260	80	19.90
30 232728 Л4М	Сепаратор из латуни.. Модифицированный контакт..	140	260	80	19.90
36-232728 Л4М	Сепаратор из латуни.. Модифицированный контакт..	140	260	80	19.9

Модификации подшипника 232728Л4М - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
