Роликовый подшипник 232614ЛM

Подшипник 232614ЛM — это отечественный роликовый радиальный подшипник, однорядный, с безбортовым внутренним кольцом и плоским упорным кольцом, обозначение основновного исполнения 232614, размер 70*150*51.7 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 70 мм
Наружный диаметр: 150 мм
Ширина: 51.7 мм
Масса: 4.53 кг

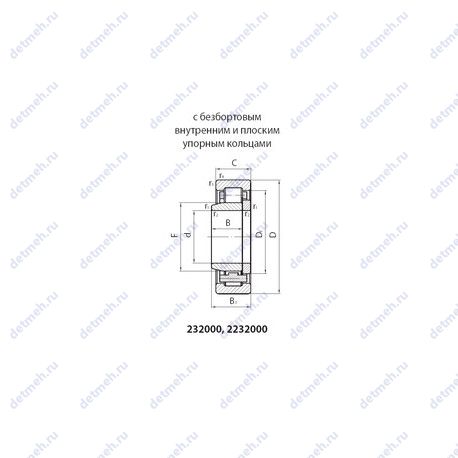

Подшипник 232614ЛM чертеж — Чертеж подшипника 232614ЛM

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 232614ЛM

Производитель ЕРК

Прочие характеристики:

Количество дорожек качения - 1;
Размер (B1) - 51.7 мм.;
Размер (r4 min.) - 2.1 мм.;
Размер (r3 min.) - 2.1 мм.;
Размер (r2 min.) - 2.1 мм.;
Размер (D1) - 122.8 мм.;
Размер (r1 min.) - 2.1 мм.;
Номер по ГОСТ - 232614лm;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр (F) - 90 мм.;
Ширина (высота) (B) - 51.7 мм.;
Масса - 4.530 кг;
Ширина наружной обоймы (C) - 51 мм.;
Внешний диаметр - 150 мм., 150;
Внутренний диаметр - 70 мм., 70;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 4300 об/мин;
Частота вращения предельная при пластичной смазке - 3600 об/мин;
Грузоподъемность статическая - 325 кн;
Грузоподъемность динамическая - 275 кн;

Классификация:

Основной тип - роликовый радиальный;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 232614ЛM, технические характеристики и номинальные значения.

Таблица модификаций подшипника 232614ЛM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
232614KM	Роликовый радиальный подшипник, однорядный, с безбортовым внутренним кольцом и плоским упорным кольцом.	70	150	51.7	4.35
30 232614 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	70	150	51.70	4.53
38 232614 КМ	Модифицированный контакт.. Штампованный сепаратор из черных металлов..	70	150	51.70	4.53

Модификации подшипника 232614ЛM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
