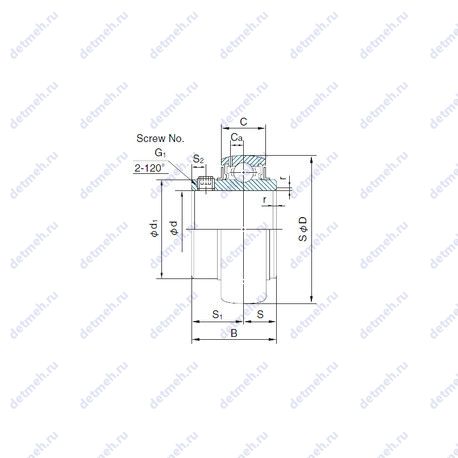

Подшипник для корпуса UCX10

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - ucx10;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 50x100x55.6;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 22.2 мм.;
• Резьба (G) - m10×1.25;
• Размер (S2) - 9;
• Размер (S1) - 33.4;

Габаритные и посадочные размеры:

• Внутренний диаметр - 50 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 55.6;
• Ширина наружной обоймы (C) - 25 мм;
• Масса - 1.29 кг;
• Ширина (высота) (B) - 55.6 мм.;
• Радиус наружней фаски - 1.1 мм;

Пропускная способность:

• Грузоподъемность динамическая - 43.4 кн;
• Грузоподъемность статическая - 29.4 кн;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 14.4;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - ucx10;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 50x100x55.6;
• Количество дорожек качения - 1;
• Уплотнение - есть;

Габаритные и посадочные размеры:

• Внутренний диаметр - 50.000 мм;
• Внешний диаметр - 100.000 мм;
• Высота. мм - 55.6;
• Ширина наружной обоймы (C) - 25 мм;
• Масса - 1.35 кг;
• Ширина (высота) (B) - 55.6 мм.;

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - ucx10;

Прочие характеристики:

• Размеры. мм - 50x100x55.6;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 22.2 мм.;
• Размер (r) - 2 мм.;
• Размер (d1) - 70 мм.;
• Резьба (G) - m10×1.25;
• Размер (S1) - 33.4;
• Размер (Ca) - 7.3;
• Размер (S2) - 9;

Габаритные и посадочные размеры:

• Внутренний диаметр - 50 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 55.6;
• Ширина (высота) (B) - 55.6 мм.;
• Ширина наружной обоймы (C) - 24 мм;
• Масса - 1.21 кг;

Пропускная способность:

• Грузоподъемность динамическая - 43 кн;
• Грузоподъемность статическая - 29.4 кн;

Производитель FYH

Компания FYH производит широкий ассортимент навесных подшипников от небольших легких агрегатов до больших тяжёлых, чтобы соответствовать широкому спектру отраслей промышленности и областей применения по всему миру.  Шарикоподшипниковые узлы FYH изготавливаются в соответствии со строгими стандартами и включают в себя шарикоподшипники с толстыми канавками и корпуса различных размеров.  Самоцентрирующиеся узлы обеспечивают простоту установки и снабжены смазочными ниппелями для быстрого и удобного повторного смазывания.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - ucx10;

Прочие характеристики:

• Размеры. мм - 50x100x55.6;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 22.2 мм.;
• Размер (S2) - 9;
• Резьба (G) - m10x1.25;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Размер (S1) - 33.4;
• Размер (C1) - 7 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 50 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 55.6;
• Ширина (высота) (B) - 55.6 мм.;
• Ширина наружной обоймы (C) - 25 мм.;
• Радиус наружней фаски - 1.1 мм.;
• Масса - 1.29 кг;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 14.4;

Пропускная способность:

• Грузоподъемность радиальная динамическая (C) - 43.4 кн;
• Грузоподъемность радиальная статическая (C0) - 29.4 кн;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - ucx10;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 50x100x55.6;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Резьба (G) - m10x1, 10 мм.;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 22.2 мм.;
• Размер (S1) - 33.4;
• Размер (F) - 7 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 50 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 55.6;
• Масса - 1.35 кг;
• Ширина (высота) (B) - 55.6 мм.;
• Ширина наружной обоймы (C) - 25 мм;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - ucx10;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 50x100x55.6;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Резьба (G) - m10x1, 10 мм.;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 22.2 мм.;
• Размер (S1) - 33.4;
• Размер (F) - 7 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 50 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 55.6;
• Масса - 1.35 кг;
• Ширина (высота) (B) - 55.6 мм.;
• Ширина наружной обоймы (C) - 25 мм;

Пропускная способность:

• Грузоподъемность динамическая - 33.37 кн;
• Грузоподъемность статическая - 25.11 кн;
