Шариковый подшипник FR2

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - fr2;

Прочие характеристики:

• Размеры. мм - 3.175x9.525x3.96748;
• Тип подшипника - flanged open;
• Диаметр отверстия - 0.1250;
• Радиус (мин) - 0.002;
• Материал - 52100 chrome steel (or equivalent);
• Номинальная динамическая нагрузка - 142;
• Номинальная статическая нагрузка - 46;
• Максимальная скорость (смазка) - 56;
• Максимальная скорость (масло) - 67;
• Max. Shaft Shoulder Dia. Inner (Li) - 0.2;
• Min. Housing Shoulder Dia.. Outer (Lo) - 0.3;
• Precision - a1;
• Standard Clearance - k25;
• Количество шариков - 7;
• Диаметр шарика (Dw) - 0.0625;
• Flange Dia (Df) - 0.4400;
• Flange Width (Bf) - 0.031;

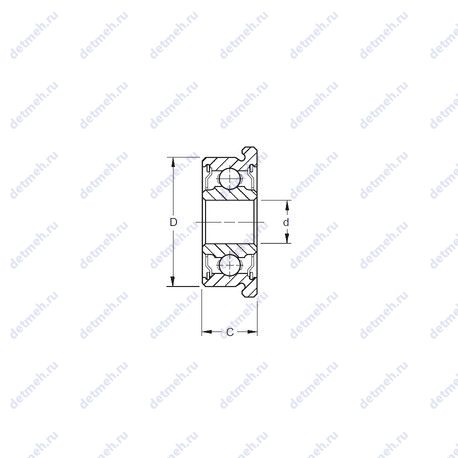

Габаритные и посадочные размеры:

• Внутренний диаметр - 3.175 мм;
• Внешний диаметр - 9.525 мм;
• Высота. мм - 3.96748;
• Внешний диаметр - 0.3750 мм;
• Ширина - 0.1562 мм;
• Масса - 1.20;

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - fr2;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 3.175x9.525x3.967;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (B1) - 0.762 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 3.175 мм;
• Внешний диаметр - 9.525 мм;
• Высота. мм - 3.967;
• Ширина наружной обоймы (C) - 3.967 мм.;
• Масса - 0.0012 кг;
• Ширина (высота) (B) - 3.967 мм.;
• Наружный диаметр (D1) - 11.176;

Пропускная способность:

• Грузоподъемность динамическая - 0.628 кн;
• Грузоподъемность статическая - 0.216 кн;
• Частота вращения предельная при пластичной смазке - 56000 об/мин;
• Частота вращения предельная при жидкой смазке - 67000 об/мин;

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO  9001,  TUV Rheinland за проверку и контроль готовых изделий ZEN.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - fr2;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 3.175x9.525x3.967;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 3.175 мм;
• Внешний диаметр - 9.525 мм;
• Высота. мм - 3.967;
• Ширина наружной обоймы (C) - 3.967 мм.;
• Ширина (высота) (B) - 3.967 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 0.631 кн;
• Грузоподъемность статическая - 0.219 кн;
• Частота вращения предельная при пластичной смазке - 56000 об/мин;
• Частота вращения предельная при жидкой смазке - 67000 об/мин;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - fr2;

Прочие характеристики:

• Размеры. мм - 3.175x9.525x3.967;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (Bf) - 0.762;
• Размер (Df) - 11.176;

Габаритные и посадочные размеры:

• Внутренний диаметр - 3.175 мм;
• Внешний диаметр - 9.525 мм;
• Высота. мм - 3.967;
• Ширина (высота) (B) - 3.967 мм.;
• Ширина наружной обоймы (C) - 3.967 мм.;
• Радиус наружней фаски - 0.3 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 0.49 кн;
• Грузоподъемность статическая - 0.22 кн;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - fr2;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 3.175x9.525x3.967;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (C1) - 0.76 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 3.175 мм;
• Внешний диаметр - 9.525 мм;
• Высота. мм - 3.967;
• Масса - 0.00151 кг;
• Ширина (высота) (B) - 3.967 мм.;
• Ширина наружной обоймы (C) - 3.967 мм.;
• Наружный диаметр (D1) - 11.176;
• Радиус наружней фаски - 0.3 мм.;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - fr 2;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 3.175x11.176x3.967;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (C1) - 0.76 мм.;
• Размер сопряженных деталей (ra max.) - 0.3;
• Размер сопряженных деталей (da min.) - 5.2;

Габаритные и посадочные размеры:

• Внутренний диаметр - 3.175 мм;
• Внешний диаметр - 9.525. мм;
• Высота. мм - 3.967;
• Ширина наружной обоймы (C) - 3.967 мм.;
• Масса - 0.00151 кг;
• Ширина (высота) (B) - 3.967 мм.;
• Радиус наружней фаски - 0.3 мм;
• Наружный диаметр (D1) - 11.176;

Пропускная способность:

• Грузоподъемность динамическая - 0.63 кн;
• Частота вращения предельная при жидкой смазке - 67 000 об/мин;
• Частота вращения предельная при пластичной смазке - 56 000 об/мин;
• Грузоподъемность статическая - 0.218 кн;
