Шариковый подшипник FR6

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - fr6;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x5.55752;
• Тип подшипника - flanged open;
• Диаметр отверстия - 0.3750;
• Радиус (мин) - 0.016;
• Материал - 52100 chrome steel (or equivalent);
• Номинальная динамическая нагрузка - 749;
• Номинальная статическая нагрузка - 301;
• Максимальная скорость (смазка) - 32;
• Максимальная скорость (масло) - 38;
• Max. Shaft Shoulder Dia. Inner (Li) - 0.5;
• Min. Housing Shoulder Dia.. Outer (Lo) - 0.7;
• Precision - a1;
• Standard Clearance - k25;
• Количество шариков - 7;
• Диаметр шарика (Dw) - 0.1563;
• Flange Dia (Df) - 0.9650;
• Flange Width (Bf) - 0.062;

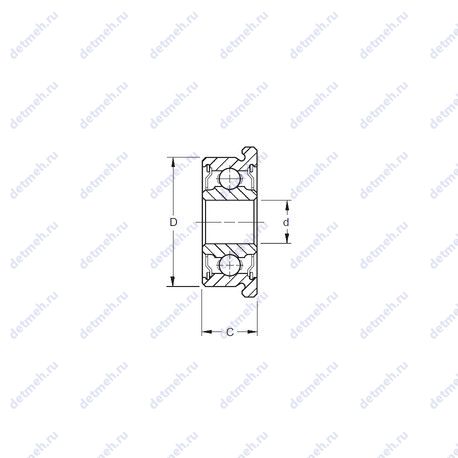

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 5.55752;
• Внешний диаметр - 0.8750 мм;
• Ширина - 0.2188 мм;
• Масса - 9.71;

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - fr6;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x5.558;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (B1) - 1.575 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 5.558;
• Ширина наружной обоймы (C) - 5.558 мм.;
• Масса - 0.00971 кг;
• Ширина (высота) (B) - 5.558 мм.;
• Наружный диаметр (D1) - 24.613;

Пропускная способность:

• Грузоподъемность динамическая - 3.335 кн;
• Грузоподъемность статическая - 1.422 кн;
• Частота вращения предельная при пластичной смазке - 32000 об/мин;
• Частота вращения предельная при жидкой смазке - 38000 об/мин;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - f-r6;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x7.142;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.142;
• Ширина наружной обоймы (C) - 7.142 мм.;
• Масса - 0.01 кг;
• Ширина (высота) (B) - 7.142 мм.;

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO  9001,  TUV Rheinland за проверку и контроль готовых изделий ZEN.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - fr6;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x5.558;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 5.558;
• Ширина наружной обоймы (C) - 5.558 мм.;
• Ширина (высота) (B) - 5.558 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 3.332 кн;
• Грузоподъемность статическая - 1.422 кн;
• Частота вращения предельная при пластичной смазке - 32000 об/мин;
• Частота вращения предельная при жидкой смазке - 38000 об/мин;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - fr6;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x5.558;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (Bf) - 1.575;
• Размер (Df) - 24.613;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 5.558;
• Ширина (высота) (B) - 5.558 мм.;
• Ширина наружной обоймы (C) - 5.558 мм.;
• Радиус наружней фаски - 0.4 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 2.58 кн;
• Грузоподъемность статическая - 1.38 кн;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - fr6;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x7.142;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (C1) - 1.57 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.142;
• Масса - 0.0101 кг;
• Ширина (высота) (B) - 7.142 мм.;
• Ширина наружной обоймы (C) - 7.142 мм.;
• Наружный диаметр (D1) - 24.613;
• Радиус наружней фаски - 0.4 мм.;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - fr 6;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 9.525x24.613x7.142;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (C1) - 1.57 мм.;
• Размер сопряженных деталей (ra max.) - 0.4;
• Размер сопряженных деталей (da min.) - 12.6;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.142;
• Ширина наружной обоймы (C) - 7.142 мм.;
• Масса - 0.0101 кг;
• Ширина (высота) (B) - 7.142 мм.;
• Радиус наружней фаски - 0.4 мм.;
• Наружный диаметр (D1) - 24.613;

Пропускная способность:

• Грузоподъемность динамическая - 3.35 кн;
• Частота вращения предельная при жидкой смазке - 38 000 об/мин;
• Частота вращения предельная при пластичной смазке - 32 000 об/мин;
• Грузоподъемность статическая - 1.41 кн;
