Шариковый подшипник B539DD

Подшипник B539DD — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 539, размер 19.05*30.1625*0 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 19.05 мм
Наружный диаметр: 30.1625 мм
Ширина: 0 мм
Масса: 0 кг

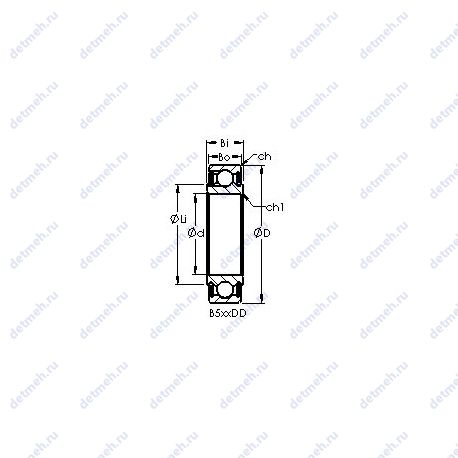

Подшипник B539DD чертеж — Чертеж подшипника B539DD

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс B — Подшипник со специальными размерами

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника B539DD

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

Наружная ширина: 0.2500
Max. housing corner radius. or 45 deg. chamfer (ch): 0.015
Max. shaft corner radius. or 45 deg. chamfer (ch1): 0.015
Диаметр шарика (Dw): 0.1250
Количество шариков: 24
Max. Shaft Shoulder Dia. Inner (Li): 0.9
Номинальная статическая нагрузка: 3.750
Номинальная динамическая нагрузка: 1.900
Материал: 52100 chrome steel or equivalent
Внутренняя ширина: 0.2810
Диаметр отверстия: 0.7500
Тип подшипника: bxxxdd

Классификация:

Основной тип: шариковый радиальный
Обозначение: b539dd
Нагрузка: радиальная
Тела качения: шарики

Габаритные и посадочные размеры:

Внешний диаметр: 1.1875 мм
Внешний диаметр: 30.1625 мм
Внутренний диаметр: 19.05 мм

В таблице приведены основные размеры подшипника B539DD, технические характеристики и номинальные значения.

Таблица модификаций подшипника B539DD

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
539A/532X	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	53.975	107.95	36.957	1.43
539A/532A	Шариковый радиальный подшипник.	53.975	111.125	36.957	1.6
4T-539/532X	Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	53.975	107.95	36.957	1.47

Модификации подшипника B539DD - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
