Шариковый подшипник 692H

Подшипник 692H — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 692, размер 2*6*2.3 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 2 мм
Наружный диаметр: 6 мм
Ширина: 2.3 мм
Масса: 0.28 кг

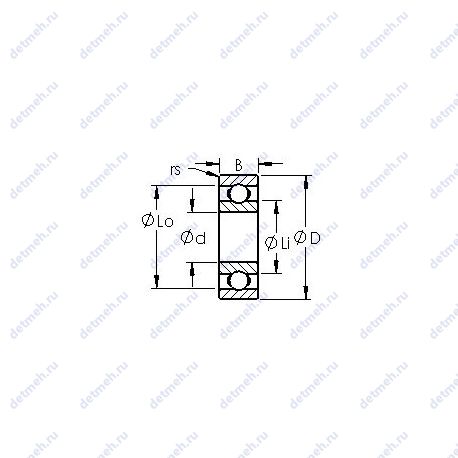

Подшипник 692H чертеж — Чертеж подшипника 692H

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 692H

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

Радиус (мин): 0.150
Диаметр шарика (Dw): 1.2000
Количество шариков: 6
Standard Clearance: k25
Precision: a1
Min. Housing Shoulder Dia.. Outer (Lo): 4.8
Max. Shaft Shoulder Dia. Inner (Li): 3.0
Максимальная скорость (масло): 90
Максимальная скорость (смазка): 75
Номинальная статическая нагрузка: 79
Номинальная динамическая нагрузка: 281
Материал: martensitic stainless steel
Диаметр отверстия: 2.0000
Тип подшипника: open
Размеры. мм: 2x6x2.3

Габаритные и посадочные размеры:

Масса: 0.28
Ширина: 2.3000 мм
Внешний диаметр: 6.0000 мм
Высота. мм: 2.3
Внешний диаметр: 6 мм
Внутренний диаметр: 2 мм

Классификация:

Основной тип: шариковый радиальный
Обозначение: 692h
Нагрузка: радиальная
Тела качения: шарики

В таблице приведены основные размеры подшипника 692H, технические характеристики и номинальные значения.

Таблица модификаций подшипника 692H

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
692	Основное исполнение.	2	6	2.3	0028
S692	Керамический материал.	2	6	2.3	0
692X	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	2.5	7	2.5	004
692XH	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	2.5	7	2.5	0.4
S692X	Керамический материал. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	2.5	7	2.5	0
FL692	Шариковый радиальный подшипник.	2	6	2.3	0.38
F692X	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	2.5	7	2.5	005
F 692	Шариковые подшипники из нержавеющей стали.	2	6	2.3	0035
F692H	Шариковые подшипники из нержавеющей стали.	2	6	2.3	0.35
SF692	Шариковый радиальный подшипник.	2	6	2.3	0
692 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	2	6	3	0035
F692XH	Шариковые подшипники из нержавеющей стали. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	2.5	7	2.5	0.5
F692ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	2	6	2.3	0045
W692ZZ	Широкий радиальный шарикоподшипник. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	2	6	3	002
SF692X	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	2.5	7	2.5	0
W692SA	Изменённая ширина. Уплотнение из полиакрила. Механически обработанный сепаратор.	2	6	3	0.38
692SSA	Уплотнение из полиакрила. Механически обработанный сепаратор.	2	6	3	0.38
692HZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	2	6	3	0.35
F692-2Z	Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы типа Z с двух сторон подшипника.	2	6	3	0
W692SSA	Изменённая ширина. Уплотнение из полиакрила. Механически обработанный сепаратор.	2	6	3	0
S692-2Z	Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника.	2	6	3	0
692H-TT	Механически обработанный сепаратор из текстолита.	2	6	3	0.35
WF692ZZ	Радиальный шарикоподшипник из нержавеющей стали с упорным бортом на наружном кольце. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	2	6	3	003
F692HZZ	Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	2	6	3	0.45
FLW692SA	Уплотнение из полиакрила. Механически обработанный сепаратор.	2	6	3	0.38
FL692SSA	Уплотнение из полиакрила. Механически обработанный сепаратор.	2	6	3	0.38
F692H-TT	Шариковые подшипники из нержавеющей стали. Механически обработанный сепаратор из текстолита.	2	6	3	0.45
SF692-2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	2	6	3	0
692-2ZW2.3	Защитные металлические шайбы типа Z с двух сторон подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце.	2	6	2.3	0
S692-2ZW2.3	Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце.	2	6	2.3	0
F692-2ZW2.3	Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы типа Z с двух сторон подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце.	2	6	2.3	0
SF692-2ZW2.3	Защитные металлические шайбы типа Z с двух сторон подшипника. Без кольцевой канавки и смазочных отверстий в наружном кольце.	2	6	2.3	0

Модификации подшипника 692H - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
W 619/2 R	2	6	2.3
W 619/2-2Z	2	6	2.3
W 619/2	2	6	2.3
