Шариковый подшипник SRW1-5ZZ

Подшипник SRW1-5ZZ — это импортный шариковый радиальный подшипник, обозначение основновного исполнения SRW1, размер 2.38*7.9375*0 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 2.38 мм
Наружный диаметр: 7.9375 мм
Ширина: 0 мм
Масса: 1.15 кг

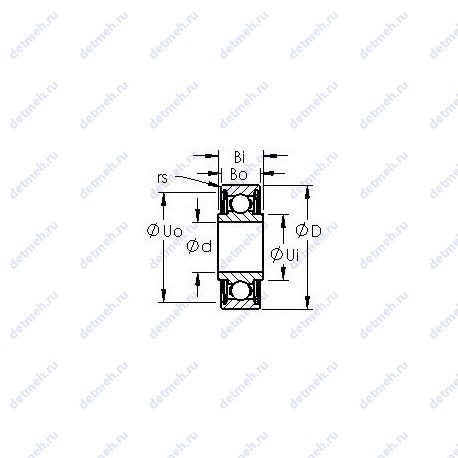

Подшипник SRW1-5ZZ чертеж — Чертеж подшипника SRW1-5ZZ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс ZZ — Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника SRW1-5ZZ

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

Материал - martensitic stainless steel;
Диаметр шарика (Dw) - 0.0625;
Количество шариков - 6;
single metal shield - (z);
Two metal shields - (zz);
Min. Housing Shoulder Dia.. Outer (Uo) - 0.276;
Max. Shaft Shoulder Dia. Inner (Ui) - 0.1;
Standard Clearance - k25;
Precision - a1;
Максимальная скорость (масло) - 71;
Максимальная скорость (смазка) - 60;
Номинальная статическая нагрузка - 32;
Номинальная динамическая нагрузка - 106;
Радиус (мин) - 0.006;
Внутренняя ширина - 0.1718;
Наружная ширина - 0.1406;
Диаметр отверстия - 0.0937;
Тип подшипника - shielded with extended inner;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - srw1-5zz;
Нагрузка - радиальная;
Тела качения - шарики;

Габаритные и посадочные размеры:

Масса - 1.15;
Внешний диаметр - 0.3125 мм;
Внешний диаметр - 7.9375 мм;
Внутренний диаметр - 2.38 мм;

В таблице приведены основные размеры подшипника SRW1-5ZZ, технические характеристики и номинальные значения.

Таблица модификаций подшипника SRW1-5ZZ

Номер	Технические требования	d,мм	D,мм	m,кг
SRW1	Основное исполнение.	1.397	4.7625	0.15
SRW1-4	Шариковый радиальный подшипник.	1.98374	6.35	0.4
SRW1-5	Шариковый радиальный подшипник.	2.38	7.9375	0.6
SRW1ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	1.397	4.7625	0.19
SRW1-4ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	1.98374	6.35	0.53
SRW1-4-TT	Механически обработанный сепаратор из текстолита.	1.98374	6.35	0.53
SRW1-5-TT	Механически обработанный сепаратор из текстолита.	2.38	7.9375	1.15

Модификации подшипника SRW1-5ZZ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
