Подшипник 224 АК ГОСТ

Модификация 224 АК — это отечественный шариковый радиальный подшипник, однорядный, основное конструктивное исполнение - 224.
Размер подшипника: 220*400*65 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: ГПЗ-5
  3. Внутренний диаметрВнутренний диаметр: 220 мм
  4. Наружный диаметрНаружный диаметр: 400 мм
  5. ШиринаШирина: 65 мм
  6. МассаМасса: 32.4 кг

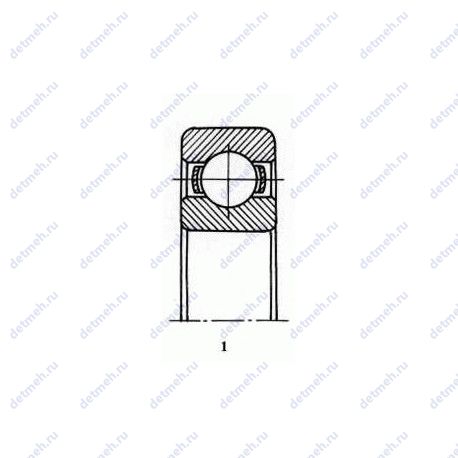

Подшипник 224 АК чертеж
Чертеж подшипника 224 АК

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 224 АК

Суффикс АК — Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица взаимозаменяемостей подшипника 224 АК

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
24422040065
244 А22040065Повышенной грузоподъёмности
244 АЛ22040065Сепаратор из латуни
Повышенной грузоподъёмности
244 Л22040065Сепаратор из латуни
624422040065
6-244 А22040065Повышенной грузоподъёмности
70-24422040065
70 244 АК22040065Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
70-244 К22040065Проточка на внешнем кольце для смазки
70 744 АК22040065Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
6 244 АЛШ122040065Сепаратор из латуни
Повышенной грузоподъёмности
6 244 АЛШ22040065Сепаратор из латуни
Повышенной грузоподъёмности
6 244 АШ22040065Повышенной грузоподъёмности
6 244 АК22040065Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
74422040065
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 224 АК

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-5

ГПЗ-5 — ОАО "Ролтом", Россия, Томск

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Номер по ГОСТ - 224 ак;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 220 мм;
  • Внешний диаметр - 400 мм;
  • Ширина (высота) (B) - 65 мм.;
  • Масса - 32.4 кг;
  • Ширина наружной обоймы (C) - 65 мм.;
×
