Шариковый подшипник SFR1-5-TT

Подшипник SFR1-5-TT — это импортный шариковый радиальный подшипник, обозначение основновного исполнения SFR1, размер 2.38*7.9375*0.1406 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 2.38 мм
Наружный диаметр: 7.9375 мм
Ширина: 0.1406 мм
Масса: 1.25 кг

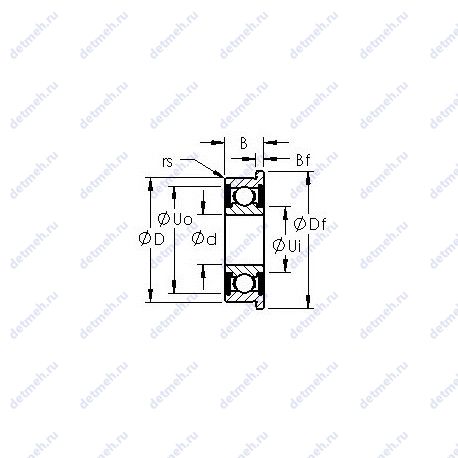

Подшипник SFR1-5-TT чертеж — Чертеж подшипника SFR1-5-TT

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника SFR1-5-TT

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

Материал - martensitic stainless steel;
also availble with a single PTFE seal - (t);
Two PTFE seals - (tt);
Flange Width (Bf) - 0.031;
Flange Dia (Df) - 0.3590;
Диаметр шарика (Dw) - 0.0625;
Количество шариков - 6;
Min. Housing Shoulder Dia.. Outer (Uo) - 0.276;
Max. Shaft Shoulder Dia. Inner (Ui) - 0.2;
Standard Clearance - k25;
Precision - a1;
Максимальная скорость (масло) - 95;
Максимальная скорость (смазка) - 60;
Номинальная статическая нагрузка - 32;
Номинальная динамическая нагрузка - 106;
Радиус (мин) - 0.006;
Диаметр отверстия - 0.0937;
Тип подшипника - flanged sealed;
Размеры. мм - 2.38x7.9375x3.57124;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - sfr1-5-tt;
Нагрузка - радиальная;
Тела качения - шарики;

Габаритные и посадочные размеры:

Масса - 1.25;
Ширина - 0.1406 мм;
Внешний диаметр - 0.3125 мм;
Высота. мм - 3.57124;
Внешний диаметр - 7.9375 мм;
Внутренний диаметр - 2.38 мм;

В таблице приведены основные размеры подшипника SFR1-5-TT, технические характеристики и номинальные значения.

Таблица модификаций подшипника SFR1-5-TT

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SFR1-4ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	1.98374	6.35	0.1406	0.61
SFR1-5ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	2.38	7.9375	0.1406	1.25

Модификации подшипника SFR1-5-TT - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
