Шариковый подшипник R6ZZ

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - r6zz;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x7.14248;
• Тип подшипника - shielded;
• Диаметр отверстия - 0.3750;
• Радиус (мин) - 0.016;
• Материал - 52100 chrome steel (or equivalent);
• Номинальная динамическая нагрузка - 749;
• Номинальная статическая нагрузка - 301;
• Максимальная скорость (смазка) - 32;
• Максимальная скорость (масло) - 38;
• Precision - a1;
• Standard Clearance - k25;
• Max. Shaft Shoulder Dia. Inner (Ui) - 0.5;
• Min. Housing Shoulder Dia.. Outer (Uo) - 0.784;
• Two metal shields - (zz);
• single metal shield - (z);
• Количество шариков - 7;
• Диаметр шарика (Dw) - 0.1563;

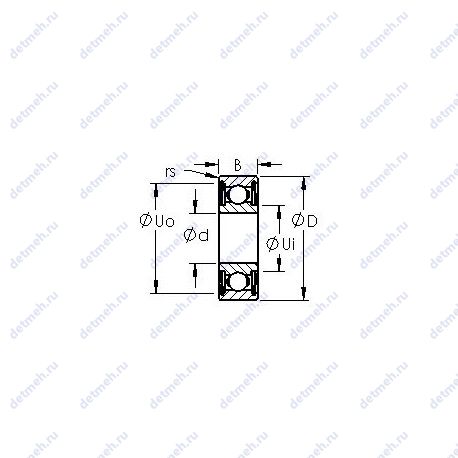

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.14248;
• Внешний диаметр - 0.8750 мм;
• Ширина - 0.2812 мм;
• Масса - 11.70;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r6zz;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x7.142;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Размер сопряженных деталей (da min.) - 11.5;
• Размер сопряженных деталей (Da max.) - 20.2;
• Размер сопряженных деталей (ra max.) - 0.4;
• Размер сопряженных деталей (da max) - 11.9;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.142;
• Ширина наружной обоймы (C) - 7.142 мм.;
• Масса - 15 кг;
• Ширина (высота) (B) - 7.142 мм.;
• Радиус наружней фаски - 0.41 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 3.3 кн;
• Грузоподъемность статическая - 1.4 кн;
• Частота вращения предельная при пластичной смазке - 31000 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 12.7;

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - r6-zz;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x7.142;
• Количество дорожек качения - 1;
• Уплотнение - есть;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.142;
• Ширина (высота) (B) - 7.142 мм.;
• Ширина наружной обоймы (C) - 7.142 мм.;
• Масса - 0.0096 кг;
• Радиус наружней фаски - 0.3 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 2.57 кн;
• Грузоподъемность статическая - 1.36 кн;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - r6zz;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x7.142;
• Количество дорожек качения - 1;
• Уплотнение - есть;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.142;
• Ширина (высота) (B) - 7.142 мм.;
• Ширина наружной обоймы (C) - 7.142 мм.;
• Радиус наружней фаски - 0.4 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 2.58 кн;
• Грузоподъемность статическая - 1.38 кн;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 22.225 мм;
• Внутренний диаметр - 9.525 мм;
• Ширина - 5.558 мм;
• Масса - 0.0117;
• r1.2 min - 0.4;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r6zz;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x7.142;
• Количество дорожек качения - 1;
• Уплотнение - есть;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.142;
• Масса - 0.011 кг;
• Ширина (высота) (B) - 7.142 мм.;
• Ширина наружной обоймы (C) - 7.142 мм.;
• Радиус наружней фаски - 0.4 мм.;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r 6 zz;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 9.525x22.225x7.142;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Размер сопряженных деталей (db max.) - 11.9;
• Размер сопряженных деталей (Db min.) - 20;
• Размер сопряженных деталей (rb max.) - 0.4;

Габаритные и посадочные размеры:

• Внутренний диаметр - 9.525 мм;
• Внешний диаметр - 22.225 мм;
• Высота. мм - 7.142;
• Ширина наружной обоймы (C) - 7.142 мм.;
• Масса - 0.011 кг;
• Ширина (высота) (B) - 7.142 мм.;
• Радиус наружней фаски - 0.4 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 3.35 кн;
• Частота вращения предельная при пластичной смазке - 32 000 об/мин;
• Грузоподъемность статическая - 1.41 кн;
