Шариковый подшипник R - 4

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - r4;

Прочие характеристики:

• Размеры. мм - 6.35x15.875x4.9784;
• Тип подшипника - open;
• Диаметр отверстия - 0.2500;
• Радиус (мин) - 0.002;
• Материал - 52100 chrome steel (or equivalent);
• Номинальная динамическая нагрузка - 333;
• Номинальная статическая нагрузка - 131;
• Максимальная скорость (смазка) - 38;
• Максимальная скорость (масло) - 45;
• Max. Shaft Shoulder Dia. Inner (Li) - 0.4;
• Min. Housing Shoulder Dia.. Outer (Lo) - 0.5;
• Precision - a1;
• Standard Clearance - k25;
• Количество шариков - 8;
• Диаметр шарика (Dw) - 0.0937;

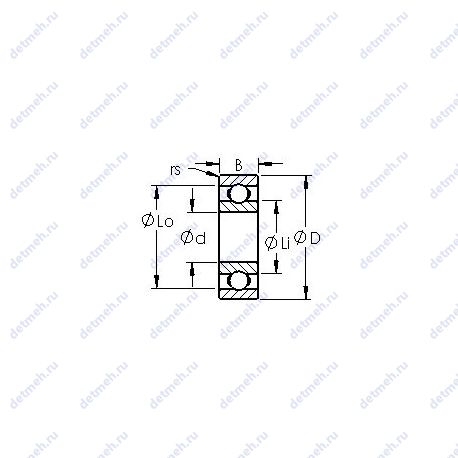

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 15.875 мм;
• Высота. мм - 4.9784;
• Внешний диаметр - 0.6250 мм;
• Ширина - 0.1960 мм;
• Масса - 4.46;

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r4, r - 4;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 6.35x15.875x4.978;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 15.875 мм;
• Высота. мм - 4.978;
• Ширина наружной обоймы (C) - 4.978 мм.;
• Масса - 0.00446 кг;
• Ширина (высота) (B) - 4.978 мм.;
• d (мм) Внутренний диаметр - 6.35;
• D (мм) Наружный диаметр - 15.875;
• В (мм) Ширина - 4.978;
• m (кг) Масса - 0.0046;

Пропускная способность:

• Грузоподъемность динамическая - 1.481 кн;
• Грузоподъемность статическая - 0.618 кн;
• Частота вращения предельная при пластичной смазке - 38000 об/мин;
• Частота вращения предельная при жидкой смазке - 45000 об/мин;
• C (kN) Грузоподъемность динамическая - 1.11;
• Co (kN) Грузоподъемность статическая - 0.46;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 37000;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 27750;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r4;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 6.35x15.875x4.978;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (da min.) - 8;
• Размер сопряженных деталей (Da max.) - 14.2;
• Размер сопряженных деталей (ra max.) - 0.3;
• Размер сопряженных деталей (da max) - 8.6;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 15.875 мм;
• Высота. мм - 4.978;
• Ширина наружной обоймы (C) - 4.978 мм.;
• Масса - 4.4 кг;
• Ширина (высота) (B) - 4.978 мм.;
• Радиус наружней фаски - 0.3 мм;

Пропускная способность:

• Грузоподъемность динамическая - 1.48 кн;
• Грузоподъемность статическая - 0.615 кн;
• Частота вращения предельная при пластичной смазке - 36000 об/мин;
• Частота вращения предельная при жидкой смазке - 43000 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 13.6;

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO  9001,  TUV Rheinland за проверку и контроль готовых изделий ZEN.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - r4;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 6.35x15.875x4.978;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 15.875 мм;
• Высота. мм - 4.978;
• Ширина наружной обоймы (C) - 4.978 мм.;
• Ширина (высота) (B) - 4.978 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 1.48 кн;
• Грузоподъемность статическая - 0.621 кн;
• Частота вращения предельная при пластичной смазке - 38000 об/мин;
• Частота вращения предельная при жидкой смазке - 45000 об/мин;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - r4;

Прочие характеристики:

• Размеры. мм - 6.35x15.875x4.978;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Внешний диаметр - 15.875 мм;
• Высота. мм - 4.978;
• Ширина (высота) (B) - 4.978 мм.;
• Ширина наружной обоймы (C) - 4.978 мм.;
• Радиус наружней фаски - 0.3 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 1.14 кн;
• Грузоподъемность статическая - 0.56 кн;

Производитель NMB

NMB (Nippon Miniature Bearings) — японская компания, основанная в Токио в 1951 году. Продукция NMB включает широкий ассортимент миниатюрных подшипников диаметром от 3 до 26 мм, из нержавеющей стали, гибридные и керамические модификации. Благодаря высокому качеству и надежности продукции, NMB занимает значительную долю мирового рынка миниатюрных подшипников.

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - r-4;

Габаритные и посадочные размеры:

• Внутренний диаметр - 6.35 мм;
• Высота. мм - 4.978;
• Внешний диаметр - 15.875 мм;
• Ширина (высота) (B) - 4.978 мм.;
• Ширина наружной обоймы (C) - 4.978 мм.;
• Радиус наружней фаски - 0.3 мм.;

Прочие характеристики:

• Размер (L) - 0.513;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размеры. мм - 6.35x15.875x4.978;
• Размер (L1) - 0.323 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 1.47 кн;
• Грузоподъемность статическая - 0.599 кн;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 15.875 мм;
• Внутренний диаметр - 6.35 мм;
• Ширина - 4.978 мм;
• Масса - 0.0045;
• r1.2 min - 0.3;
