Шариковый подшипник S3200
Подшипник S3200 — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 3200, размер 10*30*14 мм.
Стандарт: ISO
Бренд: ZEN
Внутренний диаметр: 10 мм
Наружный диаметр: 30 мм
Ширина: 14 мм
Масса: 0.05 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс S — Керамический материал
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

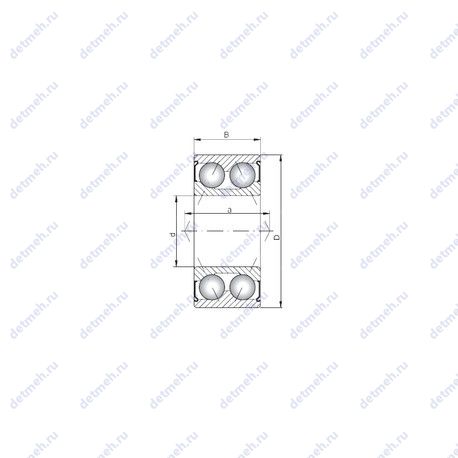

Таблица размеров и характеристик подшипника S3200
Производитель ZEN
С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO 9001, TUV Rheinland за проверку и контроль готовых изделий ZEN.
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 14 мм.
- Масса: 0.05 кг
- Ширина (высота) (B): 14 мм.
- Высота. мм: 14
- Внешний диаметр: 30 мм
- Внутренний диаметр: 10 мм
Классификация:
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
- Обозначение: s3200
- Тела качения: шарики
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 20000 об/мин
- Частота вращения предельная при пластичной смазке: 16000 об/мин
- Грузоподъемность статическая: 5.85 кн
- Грузоподъемность динамическая: 7.6 кн
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 10x30x14
В таблице приведены основные размеры подшипника S3200, технические характеристики и номинальные значения.
Таблица модификаций подшипника S3200
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 3200 | Основное исполнение. | 10 | 30 | 14.3 | 0.051 |
| 3200A | Шариковый радиально-упорный подшипник, двухрядный. | 10 | 30 | 14 | 0.05 |
| 3200 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 10 | 30 | 14 | 0.051 |
| 3200 2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 10 | 30 | 14 | 0.05 |
| 3200 2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 10 | 30 | 14 | 0.051 |
| 3200A-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 10 | 30 | 14.3 | 0.051 |
| 3200 ATN9 | Литой сепаратор из стекло-наполненного полиамида. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца. | 10 | 30 | 14 | 0.051 |
| 3200-B-TV | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 10 | 30 | 14 | 0.05 |
| S3200-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 10 | 30 | 14 | 0.05 |
| 3200-B-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. | 10 | 30 | 14 | 0.05 |
| 3200A-2RS1 | Контактные уплотнения типа RS1 с обеих сторон подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 10 | 30 | 14 | 0.051 |
| 3200-B-2Z-TV | Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 10 | 30 | 14 | 0.05 |
| 3200-B-2Z-TVH | Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Защитные металлические шайбы типа Z с двух сторон подшипника. | 10 | 30 | 14 | 0.051 |
| 3200-B-2RSR-TV | Контактные уплотнения типа RS с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 10 | 30 | 14 | 0.05 |
| 3200 A-2ZTN9/MT33 | Защитные металлические шайбы типа Z с двух сторон подшипника. Механически обработанный сепаратор из текстолита. Литой сепаратор из стекло-наполненного полиамида. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 10 | 30 | 14.3 | 0.051 |
| 3200 A-2RS1TN9/MT33 | Контактные уплотнения типа RS1 с обеих сторон подшипника. Механически обработанный сепаратор из текстолита. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца. | 10 | 30 | 14 | 0.051 |
Модификации подшипника S3200 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
