Шариковый подшипник 7013CVDUJ74

Подшипник 7013CVDUJ74 — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7013, размер 65*100*36 мм.

Стандарт: ISO
Бренд: SNR
Внутренний диаметр: 65 мм
Наружный диаметр: 100 мм
Ширина: 36 мм
Масса: 0.923 кг

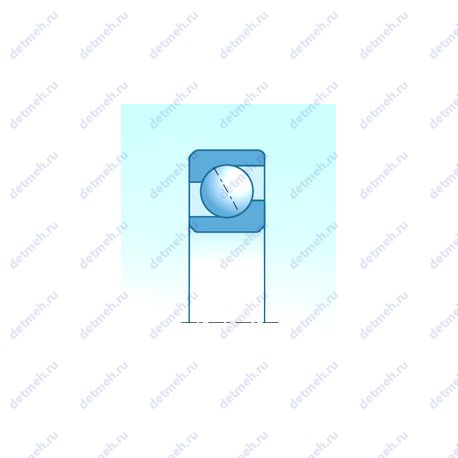

Подшипник 7013CVDUJ74 чертеж — Чертеж подшипника 7013CVDUJ74

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс C — Угол контакта 15° Суффикс DU — Комплекты из 2, 3, 4 универсальных подшпников Суффикс J74 — Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7013CVDUJ74

Производитель SNR

французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;
Обозначение - 7013cvduj74;

Прочие характеристики:

Размеры. мм - 65x100x36;
Количество дорожек качения - 2;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 65 мм;
Внешний диаметр - 100 мм;
Высота. мм - 36;
Ширина (высота) (B) - 36 мм.;
Масса - 0.923 кг;
Ширина наружной обоймы (C) - 36 мм.;
Угол наклона (α) - 15°;

В таблице приведены основные размеры подшипника 7013CVDUJ74, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7013CVDUJ74

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7013	Основное исполнение.	65	100	18	0.47
7013C	Угол контакта 15°.	65	100	18	0.42
7013B	Угол контакта 40 градусов.	65	100	18	0.54
7013AC	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	65	100	18	0.47
7013DB	Угол контакта 40°.	65	100	18	1.018
7013DF	Механически обработанный сепаратор из стали или специального чугуна.	65	100	36	1.018
7013DT	Механически обработанный сепаратор из текстолита.	65	100	36	1.018
7013 A	Шариковый радиально-упорный подшипник, двухрядный.	65	100	18	0.54
RB 7013	Разновидность конструкции выжимных подшипников сцепления..	70	100	13	0.35
RE 7013	Авиационные, подшипники шатунов с защитными шайбами..	70	100	13	0.35
7013CPA	Угол контакта 15 градусов.	65	100	18	0.47
7013CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	65	100	36	1.08
7013CDF	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна.	65	100	36	1.08
7013CDT	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита.	65	100	36	1.08
7013 BDT	Механически обработанный сепаратор из текстолита.	65	100	36	1.08
7013 BDF	Механически обработанный сепаратор из стали или специального чугуна.	65	100	36	1.08
7013 BDB	Шариковый радиально-упорный подшипник, двухрядный.	65	100	36	1.08
7013 ADF	Механически обработанный сепаратор из стали или специального чугуна.	65	100	36	1.08
7013 ADB	Шариковый радиально-упорный подшипник, двухрядный.	65	100	36	1.08
7013 ADT	Механически обработанный сепаратор из текстолита.	65	100	36	1.08
CRB 7013	Шариковый радиально-упорный подшипник, двухрядный.	70	100	13	0.38
7013 B-UO	Шариковый радиально-упорный подшипник, двухрядный.	65	100	36	1.08
CRBC 7013	Шариковый радиально-упорный подшипник, двухрядный.	70	100	13	0.38
7013 A-UO	Шариковый радиально-упорный подшипник, двухрядный.	65	100	36	1.08
7013 A-UD	Шариковый радиально-упорный подшипник, двухрядный.	65	100	36	1.08
7013CTRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	65	100	18	0.435
7013 C-UO	Шариковый радиально-упорный подшипник, двухрядный.	65	100	36	1.08
7013 C-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	65	100	36	1.08
7013 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	65	100	36	1.08
7013 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	65	100	36	1.08
7013 B-UD	Шариковый радиально-упорный подшипник, двухрядный.	65	100	36	1.08
7013 C-UD	Шариковый радиально-упорный подшипник, двухрядный.	65	100	36	1.08
7013 DB/P7	Шариковый радиально-упорный подшипник, двухрядный.	65	100	18	0.45
7013 ATBP4	Механически обработанный сепаратор из текстолита.	65	100	18	0.42
7013CVUJ74	Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	65	100	18	0.47
7013HVUJ74	Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	65	100	18	0.456
7013 FB/P7	Механически обработанный сепаратор из стали или специального чугуна.	65	100	18	0.45
7013 CTBP4	Механически обработанный сепаратор из текстолита.	65	100	18	0.42
7013A5TRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	65	100	18	0.435
7013CG/GNP4	Угол контакта 15°. Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника.	65	100	18	0.44

Модификации подшипника 7013CVDUJ74 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
