Шариковый подшипник HB75/S 7CE1
Подшипник HB75/S 7CE1 — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения HB75, размер 75*105*16 мм.
Стандарт: ISO
Бренд: SNFA
Внутренний диаметр: 75 мм
Наружный диаметр: 105 мм
Ширина: 16 мм
Масса: 0.38 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

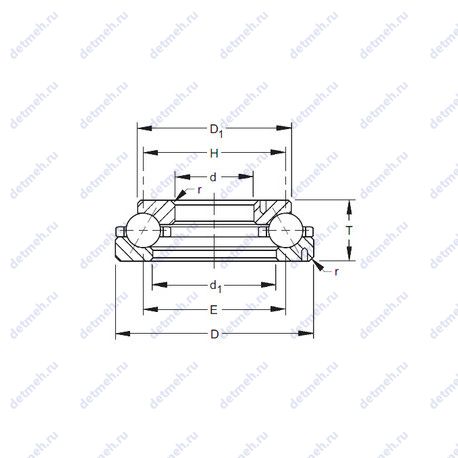

Таблица размеров и характеристик подшипника HB75/S 7CE1
Производитель SNFA
SNFA (Société Nouvelle de Fabrication Aéronautique) — французский производитель подшипников премиум-класса, специализирующийся на высокоточных подшипниках для авиационной, космической и промышленной сфер, является частью группы SKF. Компания была основана в 1952 году и стала известной благодаря разработке подшипников для высокоскоростных шпинделей станков и сложных инженерных систем.
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 24 000 об/мин
- Грузоподъемность динамическая: 14 кн
- Грузоподъемность статическая: 13.2 кн
- Частота вращения предельная при пластичной смазке: 16 000 об/мин
Прочие характеристики:
- Размер сопряженных деталей (Da max.): 100
- Размер сопряженных деталей (db min): 79.6
- Размер сопряженных деталей (ra max.): 1
- Размер сопряженных деталей (rb max.): 0.3
- Размер сопряженных деталей (Db max): 100
- Размер сопряженных деталей (da min.): 79.6
- Граничная нагрузка по усталости (Pu): 560
- Количество дорожек качения: 1
- Уплотнение: есть
- Размер (b): 1.5 мм.
- Размер (r5 min.): 0.6 мм.
- Размер (C1): 8.6 мм.
- Размер (C2): 2.7
- Размеры. мм: 75x105x16
- Размер (a): 22 мм.
- Размер (d1): 86 мм.
- Размер (r1 min.): 1 мм.
- Размер (r2 min.): 1 мм.
- Размер (r3 min.): 0.6 мм.
- Размер (D1): 97.5 мм.
Габаритные и посадочные размеры:
- Масса: 0.38 кг
- Высота. мм: 16
- Внутренний диаметр: 75 мм
- Внешний диаметр: 105 мм
- Ширина (высота) (B): 16 мм.
- Ширина наружной обоймы (C): 16 мм.
Исходные данные для расчета:
- Расчетный коэффициент (f0): 9.9
Классификация:
- Тела качения: шарики
- Нагрузка: радиальная и осевая
- Обозначение: hb75 /s 7ce1
- Основной тип: шариковый радиально-упорный
В таблице приведены основные размеры подшипника HB75/S 7CE1, технические характеристики и номинальные значения.
Таблица модификаций подшипника HB75/S 7CE1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| HB75/S 7CE3 | Шариковый радиально-упорный подшипник, однорядный. | 75 | 105 | 16 | 0.38 |
| HB75/S/NS 7CE3 | Канавка под стопорное кольцо на наружном кольце подшипника. | 75 | 105 | 16 | 0.36 |
| HB75/S/NS 7CE1 | Канавка под стопорное кольцо на наружном кольце подшипника. | 75 | 105 | 16 | 0.36 |
Модификации подшипника HB75/S 7CE1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
