Роликовый подшипник 2097136A

Подшипник 2097136A — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 2097136, размер 180*280*64 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 180 мм
Наружный диаметр: 280 мм
Ширина: 64 мм
Масса: 29.29 кг

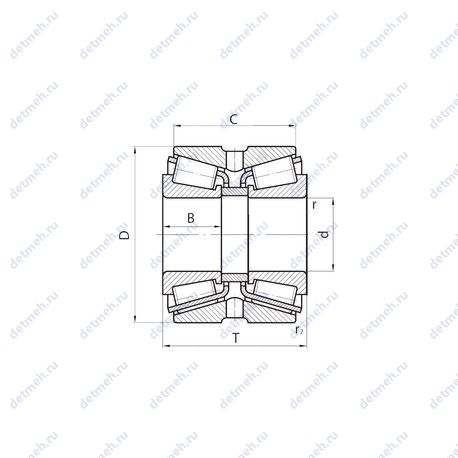

Подшипник 2097136A чертеж — Чертеж подшипника 2097136A

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 2097136A

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1000 об/мин;
Частота вращения предельная при жидкой смазке - 1250 об/мин;
Грузоподъемность статическая - 2180 кн;
Грузоподъемность динамическая - 1070 кн;

Прочие характеристики:

Размер (r2 min.) - 0.9 мм.;
Номер по ГОСТ - 2097136a;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 64 мм.;
Радиус наружней фаски - 3.0 мм.;
Масса - 29.290 кг;
Ширина наружной обоймы (C) - 108 мм.;
Ширина рабочая (T) - 134 мм.;
Внешний диаметр - 280 мм., 280;
Внутренний диаметр - 180 мм., 180;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.4;
Расчетный коэффициент (Y1) - 1.6;
Расчетный коэффициент (Y0) - 1.56;
Расчетный коэффициент (e) - 0.42;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 2097136A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 2097136A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2097136	Основное исполнение.	180	280	108	0
2097136 М	Модифицированный контакт..	180	280	108	27.9
2097136 А	Повышенная грузоподъемность.	180	280	108	27.9
2097136 ЛМ	Сепаратор из латуни.. Модифицированный контакт..	180	280	108	27.90
6 2097136 ЛМШ	Нормы шумности. Сепаратор из латуни.. Модифицированный контакт..	180	280	108	27.90
6 2097136 ЛМШ1	Нормы шумности. Сепаратор из латуни.. Модифицированный контакт..	180	280	108	27.90

Модификации подшипника 2097136A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
