Роликовый подшипник 2077144AM

Подшипник 2077144AM — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 2077144, размер 220*340*146.5 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 220 мм
Наружный диаметр: 340 мм
Ширина: 146.5 мм
Масса: 100 кг

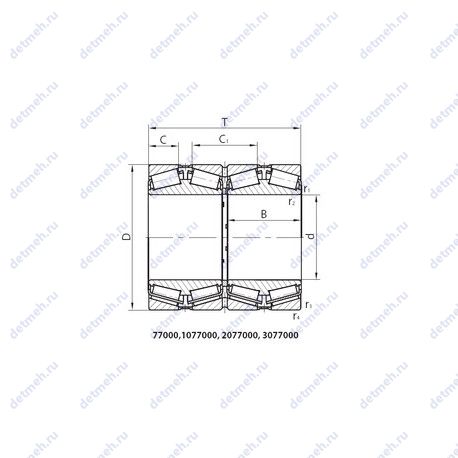

Подшипник 2077144AM чертеж — Чертеж подшипника 2077144AM

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 2077144AM

Производитель ЕРК

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.43;
Расчетный коэффициент (Y2) - 2.34;
Расчетный коэффициент (Y1) - 1.57;
Расчетный коэффициент (Y0) - 1.53;

Прочие характеристики:

Размер (C1) - 130 мм.;
Размер (r4 min.) - 3.0 мм.;
Размер (r3 min.) - 3.0 мм.;
Размер (r2 min.) - 4.0 мм.;
Размер (r1 min.) - 4.0 мм.;
Номер по ГОСТ - 2077144am;
Уплотнение - нет;
Количество дорожек качения - 4;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 146.5 мм.;
Масса - 100.000 кг;
Ширина наружной обоймы (C) - 59 мм.;
Ширина рабочая (T) - 303.5 мм.;
Внешний диаметр - 340 мм., 340;
Внутренний диаметр - 220 мм., 220;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 6530 кн;
Грузоподъемность динамическая - 2630 кн;

В таблице приведены основные размеры подшипника 2077144AM, технические характеристики и номинальные значения.

Таблица модификаций подшипника 2077144AM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2077144	Основное исполнение.	220	340	21	104
2077144 АМ	Повышенная грузоподъемность. Модифицированный контакт..	220	340	305	104
2077144 ЛМ	Сепаратор из латуни.. Модифицированный контакт..	220	340	305	104

Модификации подшипника 2077144AM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
