Подшипник 12211 ГОСТ
12211 — это отечественный роликовый радиальный подшипник, однорядный, с однобортовым наружным кольцом, является основным конструктивным исполнением.
Импортный аналог - NF211.
Размер подшипника: 55*100*21 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 12211
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 12211 КМ | Модифицированный контакт. Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки | 55 | 100 | 21 | 0.70 |
| 12211KM | 55 | 100 | 21 | 0.699 | |
| 8 12211 КМ | Модифицированный контакт. | 55 | 100 | 21 | 0.70 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 12211
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 12211
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2211 | 55 | 100 | 21 | |||
| 42211 | 55 | 100 | 21 | |||
| 102211 | 55 | 100 | 21 | |||
| 05-32211 Р1 | 55 | 100 | 21 | Детали из теплостойких сплавов стали | ||
| 05-32211 Р2 | 55 | 100 | 21 | Детали из теплостойких сплавов стали | ||
| 05-32211 Р3 | 55 | 100 | 21 | Детали из теплостойких сплавов стали | ||
| 102211 ЛМ | 55 | 100 | 21 | Сепаратор из латуни | ||
| 102211 М | 55 | 100 | 21 | |||
| 102211M | 55 | 100 | 21 | |||
| 12211 КМ | 55 | 100 | 21 | Проточка на внешнем кольце для смазки | ||
| 12211KM | 55 | 100 | 21 | Проточка на внешнем кольце для смазки | ||
| 2211 КМ | 55 | 100 | 21 | Проточка на внешнем кольце для смазки | ||
| 2211 ЛМ | 55 | 100 | 21 | Сепаратор из латуни | ||
| 2211 М | 55 | 100 | 21 | |||
| 2211 МЛ | 55 | 100 | 21 | Сепаратор из латуни | ||
| 2211KM | 55 | 100 | 21 | Проточка на внешнем кольце для смазки | ||
| 2211M | 55 | 100 | 21 | |||
| 32211 КМ | 55 | 100 | 21 | Проточка на внешнем кольце для смазки | ||
| 42211 КМ | 55 | 100 | 21 | Проточка на внешнем кольце для смазки | ||
| 42211 М | 55 | 100 | 21 | |||
| 42211KM | 55 | 100 | 21 | Проточка на внешнем кольце для смазки | ||
| 42211M | 55 | 100 | 21 | |||
| 55-32211 Р1 | 55 | 100 | 21 | Детали из теплостойких сплавов стали | ||
| 55 32211 Р3 | 55 | 100 | 21 | Детали из теплостойких сплавов стали | ||
| 6 2211 Б1Т2 | 55 | 100 | 21 | Сепаратор из бронзы | Для повышенных температур | |
| 6-2211 БТ | 55 | 100 | 21 | Сепаратор из бронзы | Для повышенных температур | |
| 6-2211 Л | 55 | 100 | 21 | Сепаратор из латуни | ||
| 6 2211 Л1 | 55 | 100 | 21 | Сепаратор из латуни | ||
| 6 32211 Б2Т2 | 55 | 100 | 21 | Сепаратор из бронзы | Для повышенных температур | |
| 6 32211 Д2Т2 | 55 | 100 | 21 | Сепаратор из алюминиевого сплава | Для повышенных температур | |
| 70 42211 М | 55 | 100 | 21 | |||
| 8 102211 М | 55 | 100 | 21 | |||
| 8 12211 КМ | 55 | 100 | 21 | Проточка на внешнем кольце для смазки | ||
| 8 2211 КМ | 55 | 100 | 21 | Проточка на внешнем кольце для смазки | ||
| 8 42211 КМ | 55 | 100 | 21 | Проточка на внешнем кольце для смазки | ||
| 6 42211 Д | 55 | 100 | 21 | Сепаратор из алюминиевого сплава | ||
| 6 2211 Р1 | 55 | 100 | 21 | Детали из теплостойких сплавов стали | ||
| 8 2211 М | 55 | 100 | 21 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 12211
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
Прочие характеристики:
- Номер по - 12211;
- Размеры. мм - 55x100x21;
- Импортный аналог - nf211;

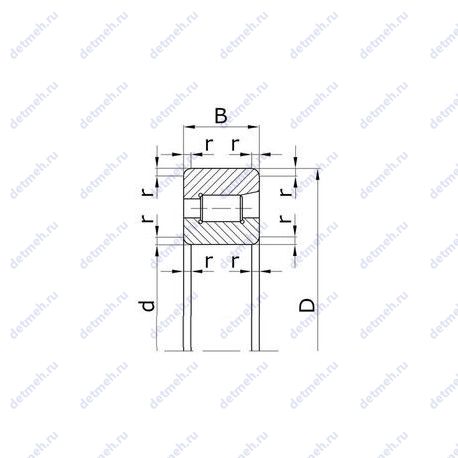

Габаритные и посадочные размеры:
- Внутренний диаметр - 55 мм;
- Внешний диаметр - 100 мм;
- Ширина (высота) (B) - 21;
- Радиус наружней фаски - 2.5;
- Масса - 0.64 кг;
Производитель hb2
Классификация:
- Обозначение - 12211;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d1 (mm) Диаметр борта внутреннего кольца - 71.8;
- D1(mm) Диаметр борта наружного кольца - 84.5;
- dxl (мм) Размеры ролика - 11х11;
- N роликов Количество роликов - 17;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 55;
- D (мм) Наружный диаметр - 100;
- В (мм) Ширина - 21;
- m (кг) Масса - 0.699;
- r1. r2 min (мм) Радиус фаски - 1.5;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 56.1;
- Co (kN) Грузоподъемность статическая - 34;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 7500;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 6300;
