Подшипник 20-42217 М ГОСТ

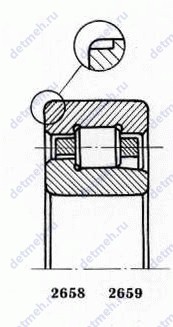

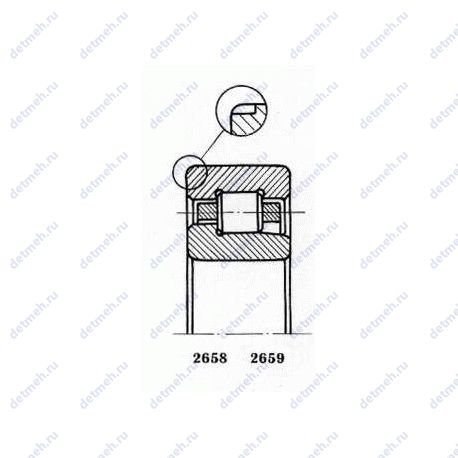

Модификация 20-42217 М — это отечественный роликовый радиальный подшипник, однорядный, с бортами на наружном кольце и однобортовым внутренним кольцом, основное конструктивное исполнение - 42217.
Импортный аналог - NJ217ECMAC3.
Размер подшипника: 85*150*28 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 85 мм
Наружный диаметр: 150 мм
Ширина: 28 мм
Масса: 2.22 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 20-42217 М
Суффикс М — Модифицированный контакт.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 20-42217 М
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 42217 | Основное исполнение. | 85 | 150 | 28 | 1.95 |
| 42217 КМ | Модифицированный контакт. Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки | 85 | 150 | 28 | 1.9 |
| 42217 Л | Сепаратор из латуни. | 85 | 150 | 28 | 2.2 |
| 42217 М | Модифицированный контакт. | 85 | 150 | 28 | 1.90 |
| 42217KM | 85 | 150 | 28 | 2.02 | |
| 42217M | 85 | 150 | 28 | 2.22 | |
| 6-42217 | 85 | 150 | 28 | 2.2 | |
| 6 42217 М | Модифицированный контакт. | 85 | 150 | 28 | 1.90 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 20-42217 М
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2217 | 85 | 150 | 28 | |||
| 5217 | 85 | 150 | 28 | |||
| 12217 | 85 | 150 | 28 | |||
| 42217 | 85 | 150 | 28 | |||
| 2217 Е | 85 | 150 | 28 | Сепаратор из текстолита | ||
| 2217 КМ | 85 | 150 | 28 | Проточка на внешнем кольце для смазки | ||
| 2217 Л | 85 | 150 | 28 | Сепаратор из латуни | ||
| 2217 М | 85 | 150 | 28 | |||
| 2217 МЛ | 85 | 150 | 28 | Сепаратор из латуни | ||
| 2217M | 85 | 150 | 28 | |||
| 23217 Л | 85 | 150 | 28 | Сепаратор из латуни | ||
| 23217 К2Е | 85 | 150 | 28 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 32217KM | 85 | 150 | 28 | Проточка на внешнем кольце для смазки | ||
| 32217M | 85 | 150 | 28 | |||
| 42217 КМ | 85 | 150 | 28 | Проточка на внешнем кольце для смазки | ||
| 42217 Л | 85 | 150 | 28 | Сепаратор из латуни | ||
| 42217 М | 85 | 150 | 28 | |||
| 42217KM | 85 | 150 | 28 | Проточка на внешнем кольце для смазки | ||
| 42217M | 85 | 150 | 28 | |||
| 6-42217 | 85 | 150 | 28 | |||
| 70 2217 М | 85 | 150 | 28 | |||
| 92217KM | 85 | 150 | 28 | Проточка на внешнем кольце для смазки | ||
| 2217 МШ | 85 | 150 | 28 | |||
| 6 42217 М | 85 | 150 | 28 | |||
| 8 2217 М | 85 | 150 | 28 | |||
| 8 92217 КМ | 85 | 150 | 28 | Проточка на внешнем кольце для смазки |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 20-42217 М
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-3
ГПЗ-3 — ОАО "Саратовский подшипниковый завод"
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
Прочие характеристики:
- Номер по ГОСТ - 20-42217 м;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 85 мм;
- Внешний диаметр - 150 мм;
- Ширина (высота) (B) - 28 мм.;
- Масса - 2.22 кг;
- Ширина наружной обоймы (C) - 28 мм.;
